6.2 Holzrahmenbaudecke
-
IfcSlab
- IfcPlate
- IfcMember
- ...
Die Bauteile sind nach Bauunter-, oder nach Baugruppe zusammengefasst.
Tipp:
In den Exporteinstellungen → Elemente → Zusammenfassen nach: Bauunter-, Baugruppe ist die Checkbox ✅ zu aktivieren. Bei aktiver Checkbox werden die Elemente zum Bauteil (z.B. IfcSlab) zusammengefasst. Die Checkbox → Hüllelemente exportieren soll deaktiviert ❌ werden.
Treeview einer Holzrahmendecke in einem IfcViewer

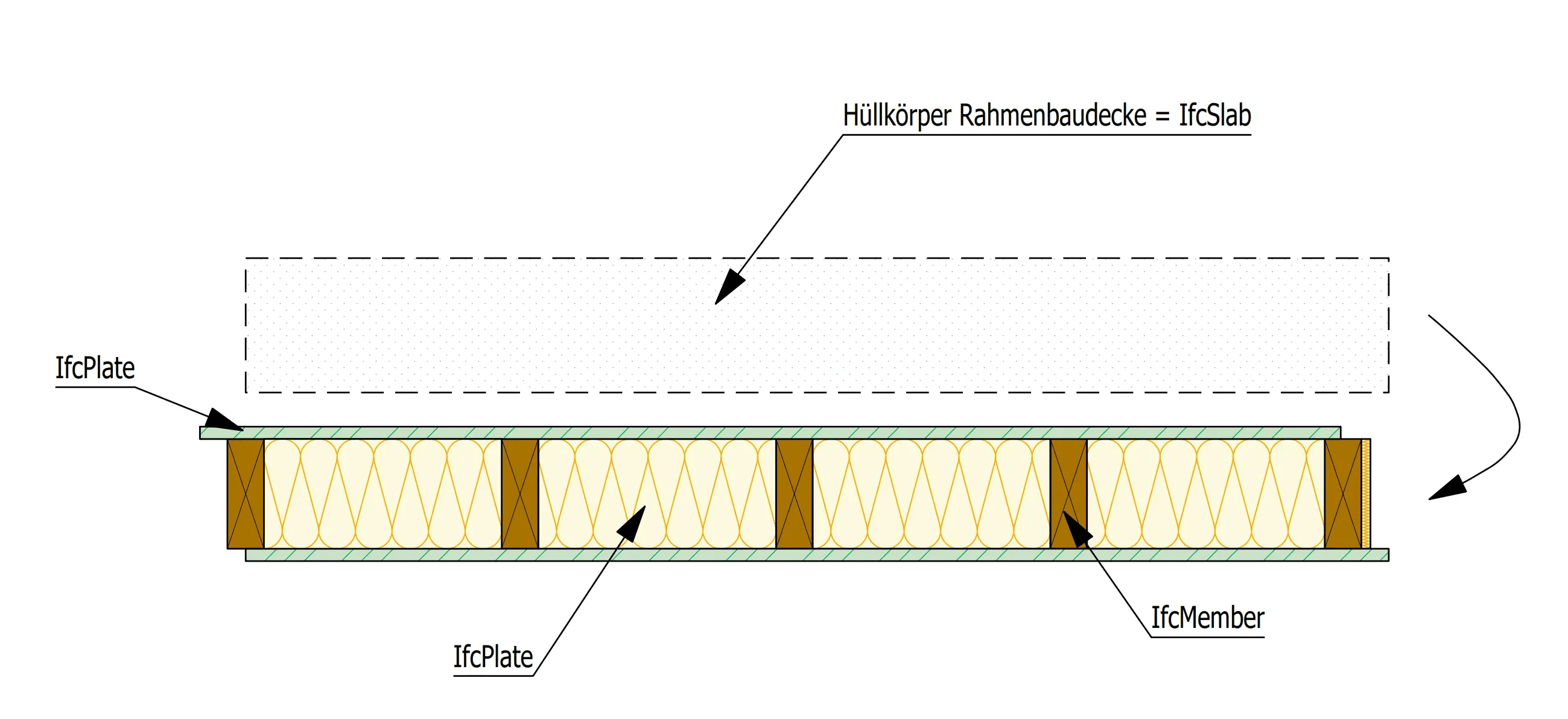

Die Hülle dient als "Container" für die einzelnen Elemente des Holzrahmens. Beim Export werden die zugehörigen Elemente zur IfcSlab (Hülle) zusammengefasst.
Tipp:
Nutzen Sie auch für Dachelemente den IfcTyp → IfcSlab. In den Elementbaueigenschaften Ctrl+E ist der Typ Rahmenbaudach zu wählen. Somit resultiert im Ifc Export der Typ IfcSlab mit dem PredefinedType ROOF.
