3.6 Geschossverwaltung
Hinweis:
In diesem Artikel wird auf die Geschossregelung in cadwork eingegangen. Es empfiehlt sich vorgängig den Artikel über das BIM Management Tool zu lesen.
Mit dem BIM-Management Tool lassen sich Gebäude und Geschosszugehörigkeiten innerhalb von cadwork verwalten. Das Tool ermöglicht eine übersichtliche, strukturierte Ordnung der Geschosse und der zugehörigen Bauteile.
Tipp:
Anstelle der früheren Geschossstruktur über die Baugruppe kann dies über das BMT strukturiert werden. Dadurch kann die Baugruppe als weiter Unterstrukturierung genutzt werden!
Geschossdefinition
"Ein Geschoss, auch Etage, Stockwerk und Stock, ist die Gesamtheit aller Räume in einem Gebäude, die auf einer Zugangsebene liegen und horizontal verbunden sind. Es ist möglich, dass ein Geschoss Höhenunterschiede aufweist. Entscheidend ist aber die horizontale Zusammengehörigkeit der Räume. Der Begriff wird heute unabhängig von der Art der Gebäudekonstruktion verwendet."
Quelle: Wikipedia
Viele CAD-Software benötigen zusätzlich zur Geschossstruktur definierte Höhenangaben. In den Geschosseinstellungen können daher die Höhen definiert werden. Die Geschosshöhe (Z) ist, IFC-konform, immer als Oberkante Rohfussboden zu sehen (als Attribut IfcBuildingStorey: Elevation).
In der Regel ist ein Geschoss von Oberkant Rohboden bis Oberkant Rohdecke definiert. Dies ist jedoch abhängig von den verschiedenen Projektbeteiligten und sollte vorgängig klar definiert sein.

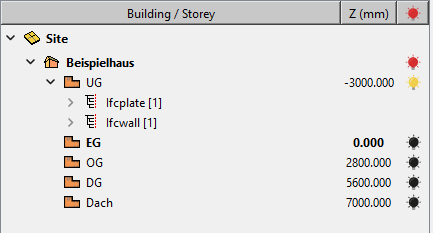

Elemente zu Gebäude / Geschoss zuweisen

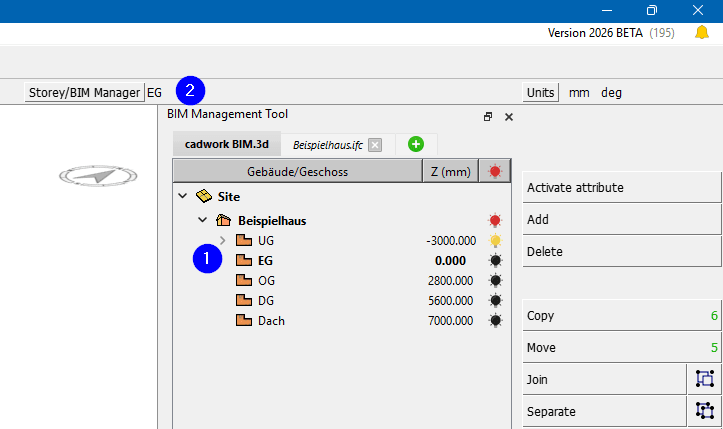

Ein Element sollte immer einem Geschoss zugewiesen sein. Beim modellieren ist entscheidend welches Gebäude aktiv ist. Dies ist im BMT 1 ersichtlich oder auch in der oberen Menüzeile 1 .
Um das Geschoss zu ändern gibt es zwei Optionen:

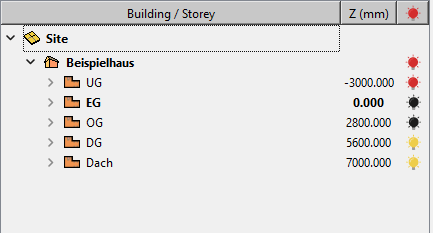

- Doppelklick auf das gewünschte Geschoss im BMT → aktiviert das Gebäude & Geschoss und neu modellierte Elemente werden direkt diesem Gebäude & Geschoss zugewiesen
- Bauteile aktivieren → → → oder → entsprechend definieren.
