4 Elemente erstellen
Folgende Komponenten ermöglichen das generieren von cadwork Elementen. Die Elemente werden als gesperrte Elemente in cadwork dargestellt. Sobald die Elemente “gebacken” werden, wird die Sperrung aufgehoben. Das Backen erfolgt über das Kontextmenü.
Bake all to cadwork gibt alle, mit Grasshopper erzeugten Elemente, frei (Sperrung der Elemente wird aufgehoben).
Beam

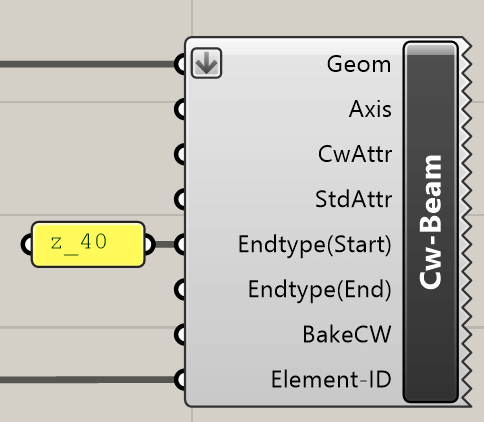

Die Komponente Cw-Beam generiert einen Stab in cadwork. Nebst dem verpflichtenden Geometrie Input, stehen optionale Möglichkeiten zur Verfügung.
| Input | Beschreibung |
|---|---|
Geom |
Brep closed |
Axis |
Achssystem [optional] |
CwAttr |
Userattribute [optional] |
StdAttr |
Standardattribute [optional] |
Endtype(Start) |
Endtyp Startpunkt Bauteilachse [optional] |
Endtype(End) |
Endtyp Endpunkt Bauteilachse [optional] |
BakeCW |
Backen in cadwork [optional] |
ElementID |
Element ID [optional] |
| Output | Beschreibung |
|---|---|
None |
Element wird in cadwork generiert |

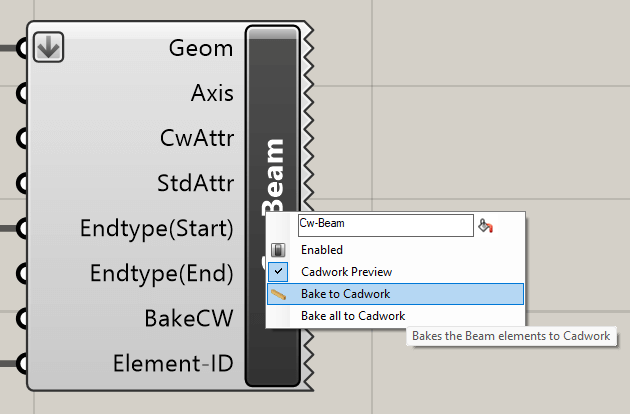

Mit einem Rechtsklick auf das Icon kann im Kontext-Menü die Option cadwork Preview, Bake to cadwork, Bake all to cadwork gewählt werden. Oder via Input BakeCW.
Panel

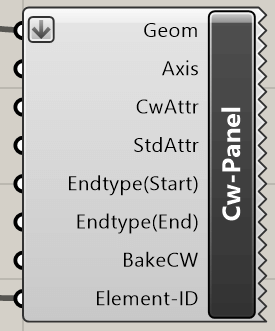

Die Komponente Cw-Panel generiert eine Platte in cadwork.
| Input | Beschreibung |
|---|---|
Geom |
Brep closed |
Axis |
Achssystem [optional] |
CwAttr |
Userattribute [optional] |
StdAttr |
Standardattribute [optional] |
Endtype(Start) |
Endtyp Startpunkt Bauteilachse [optional] |
Endtype(End) |
Endtyp Endpunkt Bauteilachse [optional] |
BakeCW |
Backen in cadwork [optional] |
ElementID |
Element ID [optional] |
| Output | Beschreibung |
|---|---|
None |
Element wird in cadwork generiert |
Auxiliary Element
Die Komponente Cw-AuxVol generiert ein Hilfsvolumen in cadwork.
| Input | Beschreibung |
|---|---|
Geom |
Brep closed |
CwAttr |
Userattribute [optional] |
StdAttr |
Standardattribute [optional] |
BakeCW |
Backen in cadwork [optional] |
ElementID |
Element ID [optional] |
| Output | Beschreibung |
|---|---|
None |
Element wird in cadwork generiert |
Drilling

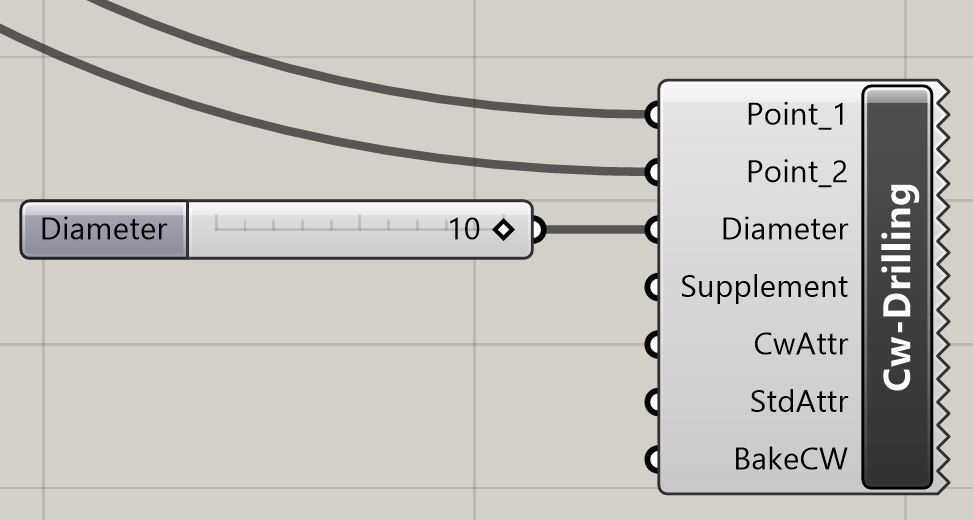

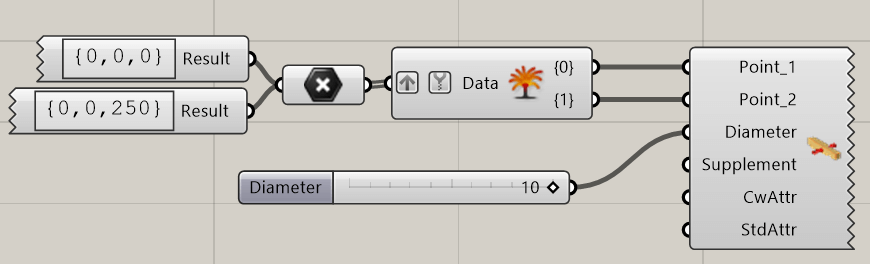

Die Komponente Cw-Drilling generiert einen Bolzen in cadwork. Die Komponenten benötigt als Input einen Punkt 1, Punkt 2, Durchmesser. Die Bohrungszugabe sowie die Attribute können optional ergänzt werden.
| Input | Beschreibung |
|---|---|
Point_1 |
Start Point |
Point_2 |
End Point |
Diameter |
Durchmesser [mm] |
Supplement |
Zugabe Bohrung [mm] [optional] |
CwAttr |
User Attribute [optional] |
StdAttr |
Standardattribute [optional] |
BakeCW |
Backen in cadwork [optional] |
| Output | Beschreibung |
|---|---|
None |
Element wird in cadwork generiert |
Connector Axis

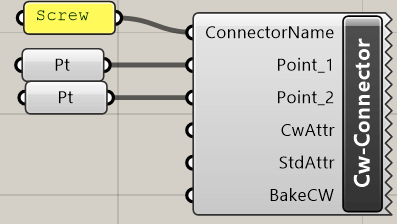

Die Komponente Connector Axis erzeugt eine Standard-Verbindungsmittel-Achse in cadwork. Die Komponente benötigt als mindest Eingabe einen vorhandenen Verbindungsachsennamen, Punkt 1, Punkt 2.
| Input | Beschreibung |
|---|---|
Connector Name |
Standard Connector Axis Name |
Point_1 |
Start Point |
Point_2 |
End Point |
CwAttr |
Userattribute [optional] |
StdAttr |
Standardattribute [optional] |
BakeCW |
Backen in cadwork [optional] |
| Output | Beschreibung |
|---|---|
None |
Element wird in cadwork generiert |
Bauteilachsen

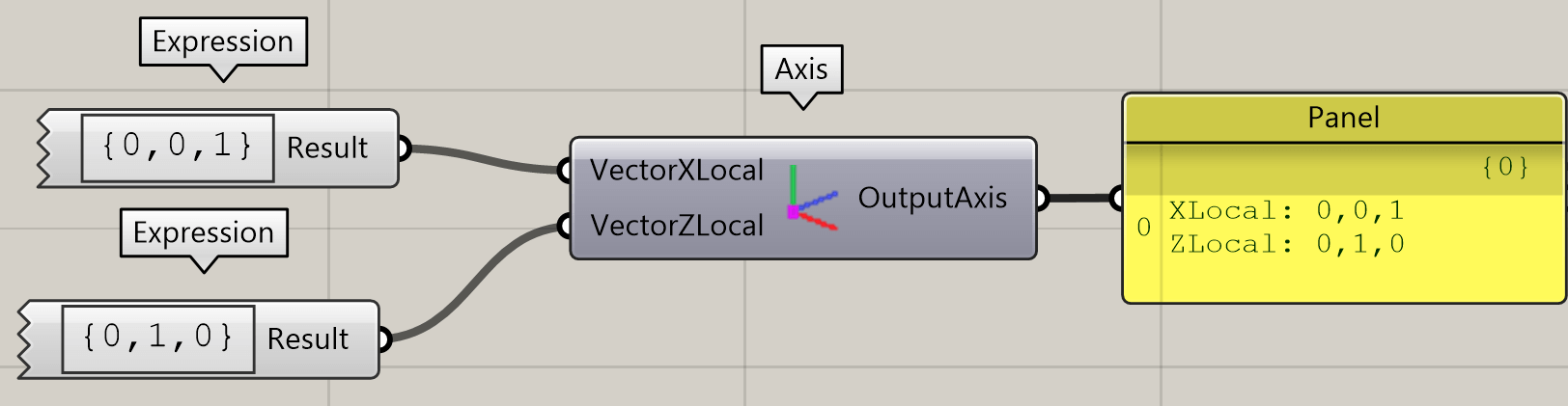

Lokale Bauteilachsen werden über die Axis Komponente definiert. Es wird ein X-, sowie ein Z-Vector angegeben.
| Input | Beschreibung |
|---|---|
VectorXLocal |
{x, y, z} |
VectorYLocal |
{x, y, z} |
| Output | Beschreibung |
|---|---|
OutputAxis |
Rückgabe der cadwork Ebene |
Fläche erzeugen
Die Komponente Cw-Surface generiert eine Fläche in cadwork.
| Input | Beschreibung |
|---|---|
Geom |
Surface |
CwAttr |
Userattribute [optional] |
StdAttr |
Standardattribute [optional] |
BakeCW |
Backen in cadwork [optional] |
ElementID |
Element ID [optional] |
| Output | Beschreibung |
|---|---|
None |
Element wird in cadwork generiert |
Linie erzeugen
Die Komponente Cw-Line generiert eine Linie in cadwork.
| Input | Beschreibung |
|---|---|
Geom |
Line |
CwAttr |
Userattribute [optional] |
StdAttr |
Standardattribute [optional] |
BakeCW |
Backen in cadwork [optional] |
ElementID |
Element ID [optional] |
| Output | Beschreibung |
|---|---|
None |
Element wird in cadwork generiert |
Knoten erzeugen
Die Komponente Cw-Node generiert einen Knoten in cadwork.
| Input | Beschreibung |
|---|---|
Geom |
Point |
CwAttr |
Userattribute [optional] |
StdAttr |
Standardattribute [optional] |
BakeCW |
Backen in cadwork [optional] |
ElementID |
Element ID [optional] |
| Output | Beschreibung |
|---|---|
None |
Element wird in cadwork generiert |
