1.3.8 Hinzufügen und Löschen

Hinzufügen  Achse…  VBA

Die Neuerungen zum Thema Verbindungsmittelachsen finden Sie im Kapitel VBA.

Hinzufügen  Fläche und Platte

Mit der Version 2025 wurde die Kurztaste H beim Hinzufügen von Flächen oder Platten auf einer Facette neu implementiert. Über diese Option kann eingestellt werden, ob Löcher in der Facette beim Erzeugen der Fläche/Platte berücksichtigt werden sollen.

Hinzufügen einer Fläche oder Platte mit Kurztaste H

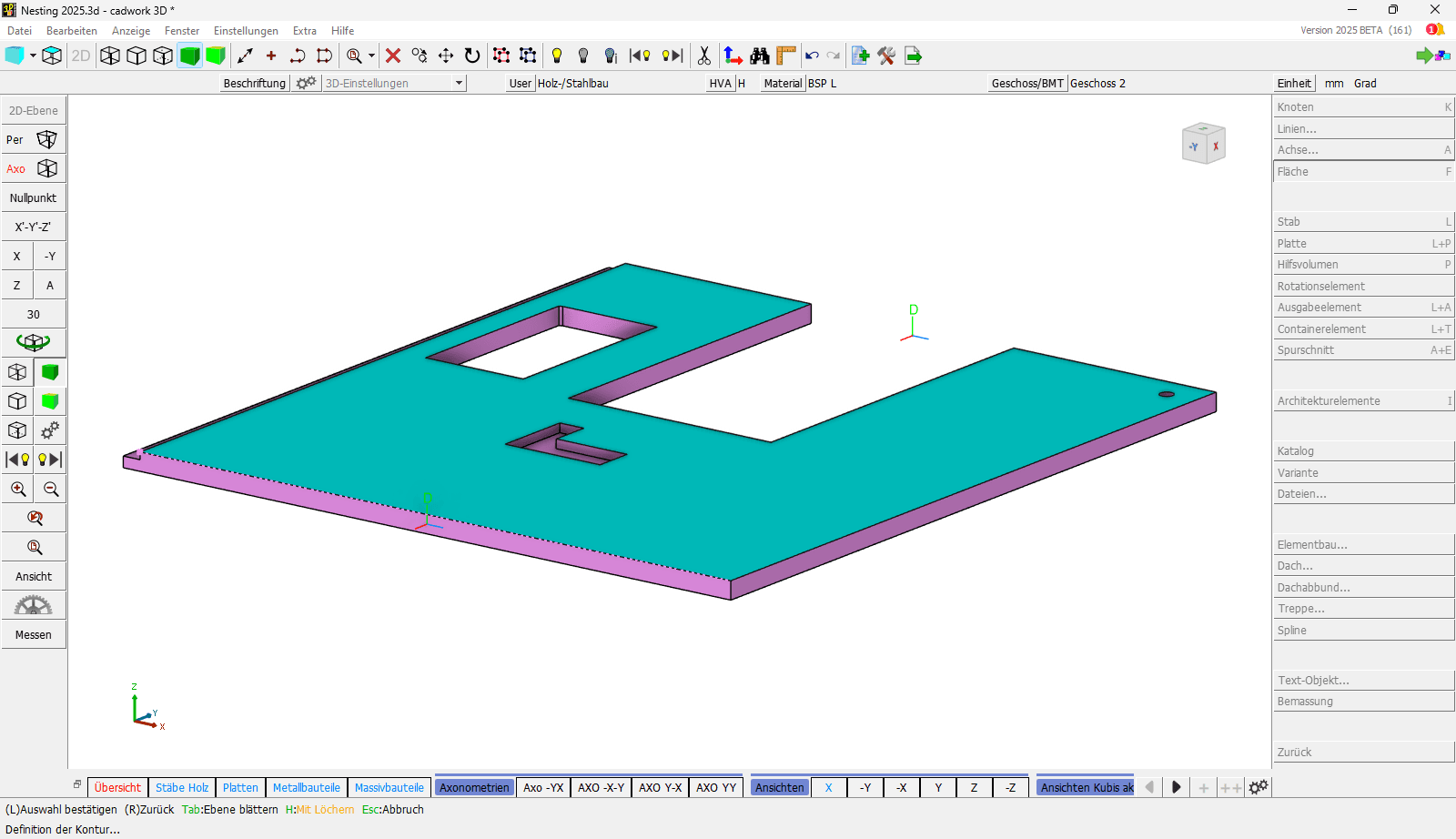

Hinzufügen einer Fläche auf der Facette einer Platte mit Kurztaste H

In dem oberen Bild ist die Option "Mit Löchern" aktiv und die eingefügte Fläche enthält die Löcher der gewählten Facette der Platte. In dem unteren Bild ist die Option ausgeschaltet und die Fläche überdeckt die Löcher.

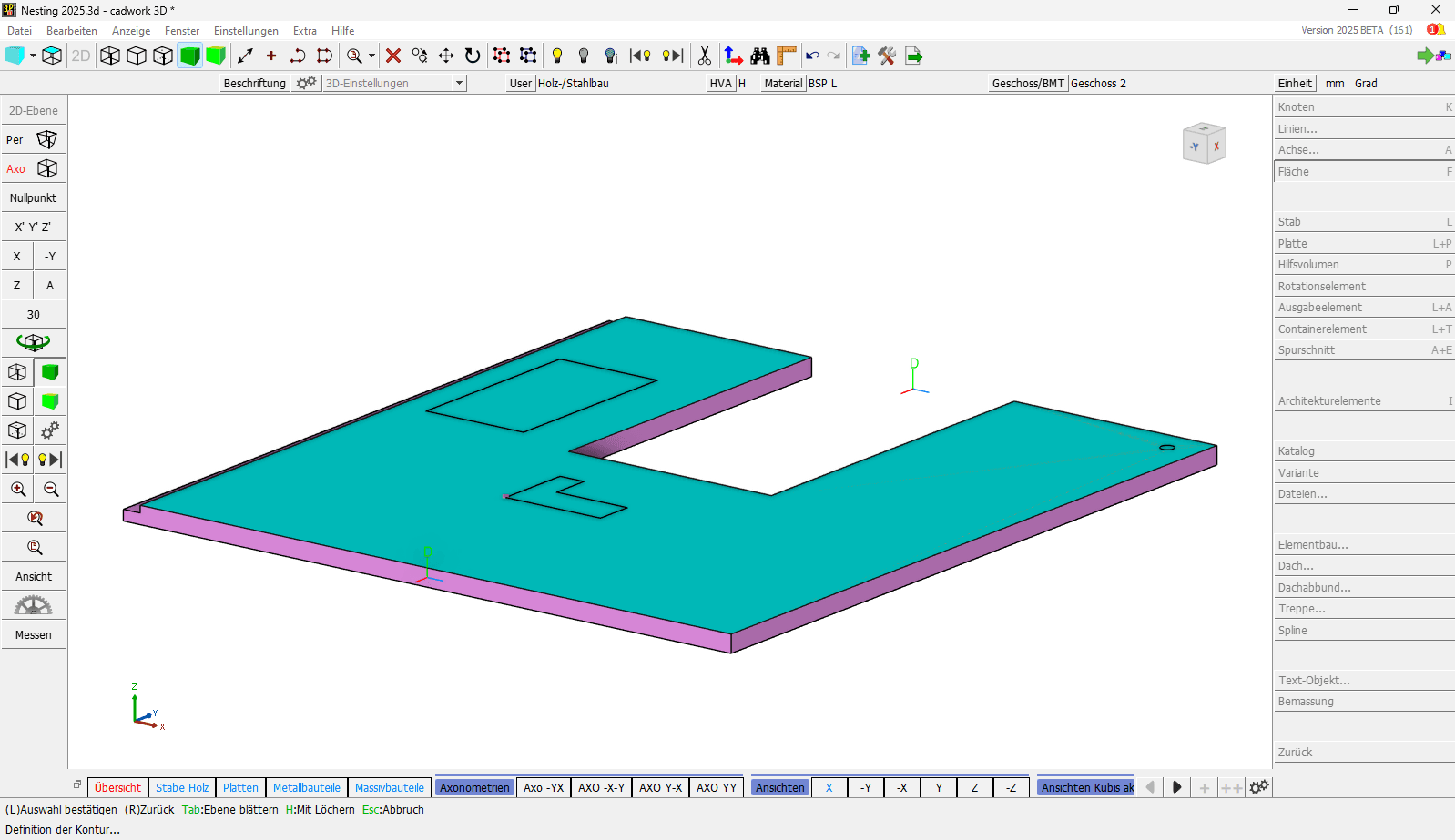

Hinzufügen einer Fläche auf der Facette einer Platte ohne Kurztaste H

Hinzufügen  Fläche und Hilfsvolumen

Bei der Definition der Kontur einer Fläche bzw. eines Hilfsvolumens wurde die Funktionalität "gemäß Kante" ergänzt, um die Richtung einer Konturkante entsprechend einer existierenden Kante zu definieren.

Hinzufügen einer Kontur mit Richtung gemäß einer Kante

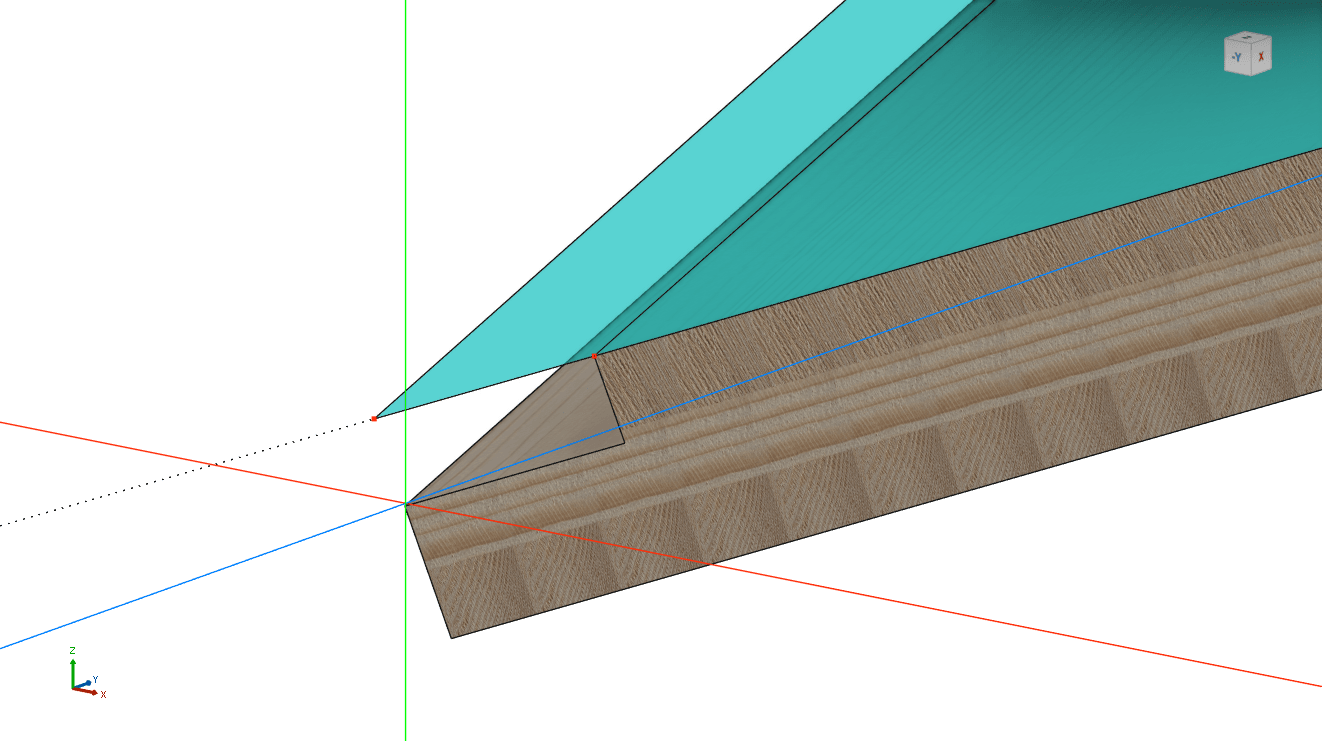

Diese kann nach dem ersten Setzen eines Punktes mit der Taste K gewählt werden. Es wird die Kante mit Linksklick L identifiziert.

Auswahl der Kante

Dabei wird automatisch eine Hilfslinie auf der Kante angezeigt. Anschließend kann an einer beliebigen Stelle ein Punkt ausgewählt werden und dieser wird als 2. Punkt der Kontur auf die Kante projiziert.

Kante ist ausgewählt
Hinzufügen einer Kontur mit Richtung gemäß einer Kante

Die Funktion ist hilfreich, wenn der Zielpunkt nicht vorhanden ist und nicht mit den Standardrichtungen X,Y,Z konstruiert werden kann. Sie erspart somit das vorherige Setzen einer oder mehrerer Hilfslinien mit S und das anschließende Löschen dieser.
Die Option schaltet sich nach Identifizieren des Punktes wieder aus.

Kommentarzeile nach Selektion des 2. Punktes

Hinzufügen  Stab und Platte

Standardstab und Standardplatte

Datenbank

Das Aufstarten der Standardelemente-Datenbank ist beschleunigt worden, was sich insbesondere bei sehr umfangreichen Standardbibliotheken positiv auswirkt.

IFC-Typ

In Version 2025 können den Standardelementen IFC-Typen zugeordnet werden.

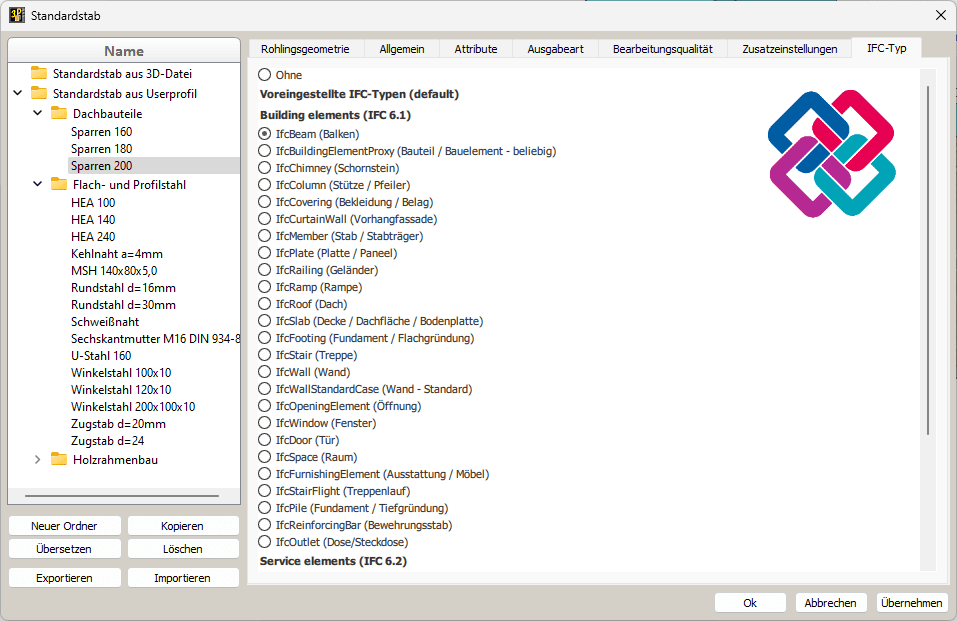

Hinzufügen Standardelement IFC-Typ

Hinzufügen  Architekturelemente

Nachdem in der letzten Version Mehrschichtige Wände eingeführt wurden, stehen Ihnen mit Version 2025 auch mehrschichtige Decken und mehrschichtige Dächer im Menü Hinzufügen  Architekturelemente zur Verfügung. Mit diesen können, wie bereits bei Wänden, die einzelnen Schichten vorgeplant und visualisiert werden. Bis auf wenige Ausnahmen sind die Dialoge für Wände, Decken und Dächer gleich aufgebaut, daher beziehen wir uns in der Beschreibung zunächst auf mehrschichtige Wandhüllen. Neben einigen anderen Optimierungen, die im Folgenden beschrieben werden, öffnet sich der Konfigurationsdialog deutlich schneller. Der Effekt wird umso deutlicher spürbar, je mehr Materialien in der Datenbank enthalten sind.

Mittelfristig möchten wir nur noch je einen Elementtyp für Wände, Decken und Dächer anbieten. Daher sind diese Typen jetzt im Menü oben angeordnet. Im Verlauf der weiteren Entwicklung sollen mit diesen Typen alle Anforderungen erfüllt werden können, sodass die weiter unten platzierten Elemente entfallen können. Bei vielen Anwendern sind die mehrschichtigen Wände bereits eingeführt. Mit der Kurztaste I wird das Menü für die Architekturelemente aufgerufen, von hier können Sie die neu zugeordneten Kurztasten nutzen:

  • W  Mehrschichtige Wand
  • C  Mehrschichtige Decke
  • R  Mehrschichtiges Dach
  • O  Tür/Fenster
  • S  Raum
  • A → Räume automatisch

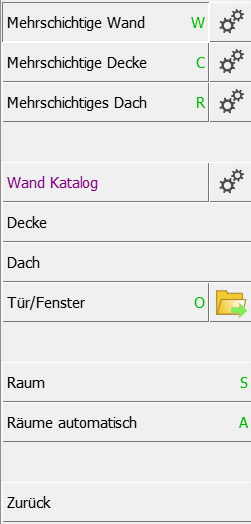

Hinzufügen Architekturelemente

Performance-Verbesserungen

Das Darstellen der Architekturhüllen mit Materialschichten ist sehr komplex geworden und hat uns vor einige Herausforderungen an die Darstellung der unterschiedlichen Kombinationen von Hüllen, Schichten und konstruierten Elementen gestellt. Es sollen sowohl die Architekturhülle selbst (gegebenenfalls sogar mit eingeblendeter Bundseite) als auch die definierten Schichten und zusätzlich noch eventuell in der Hülle bereits konstruierte Elemente visualisiert werden. Die Berechnung der Darstellung dieser Elemente muss jeweils in jeder Darstellungskombination in den unterschiedlichen Grafikmodi Drahtmodus, Verdeckte Linien, Verdeckte Linien gestrichelt, Shading 1 und 2 mit jeder Änderung neu berechnet werden. Eine Änderung ist hier nicht nur eine Änderung an einem Bauteil, sondern auch eine Drehung der Ansicht oder der Wechsel vom 3D in eine 2D-Ebene oder zurück.
Durch die Erfahrungen aus Version 30 konnten wir die Datenverwaltung optimieren und die Performance steigern. Nach einer einmaligen Berechnung ist im Verlauf der weiteren Arbeit die Darstellung neuer Situationen deutlich schneller.

Wechsel aus der 2D-Ebene ins 3D mit mehrschichtigen Hüllen:

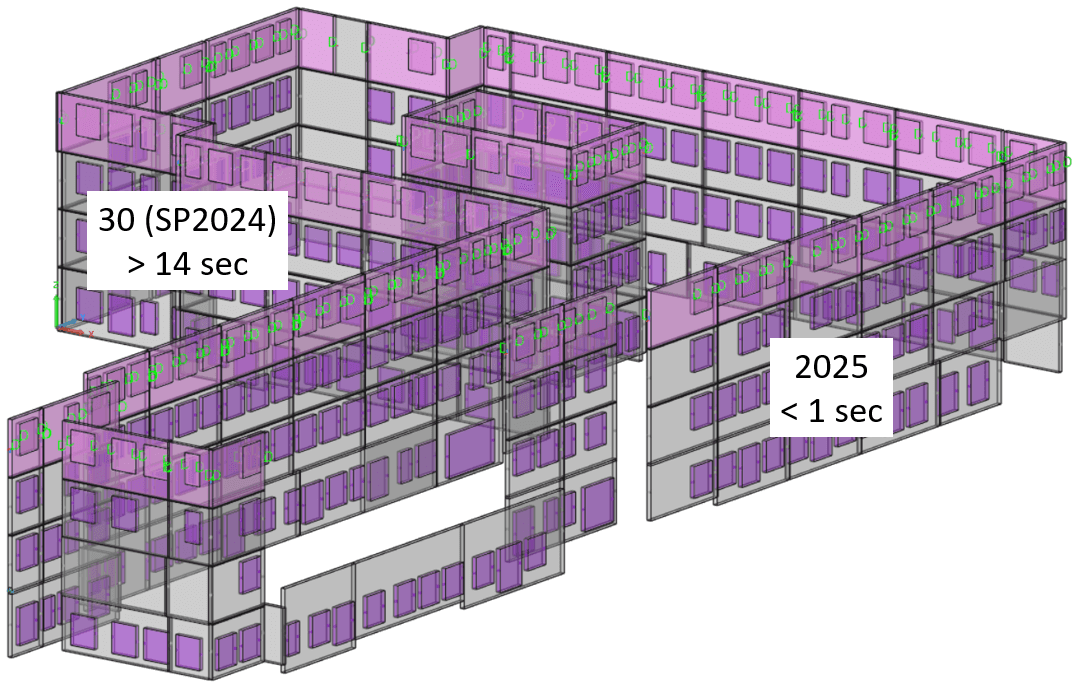

Mehr als 14 Sekunden in Version 30 (SP2024) gegen weniger als 1 Sekunde in Version 2025.
Angegebene Zeiten hängen stark von der eingesetzten Hardware und weiteren in der Datei vorhandenen Elementen ab.

Schichtdarstellung

Im Rahmen dieser Optimierungen ist auch die Darstellung der in mehrschichtigen Hüllen definierten einzelnen Schichten verbessert worden. Bislang waren die einzelnen Schichten nur als Flächen mit der jeweiligen Materialtextur sichtbar. Jetzt sind es (optisch) Volumen, die in jeder Ansicht die definierte Materialtextur zeigen.

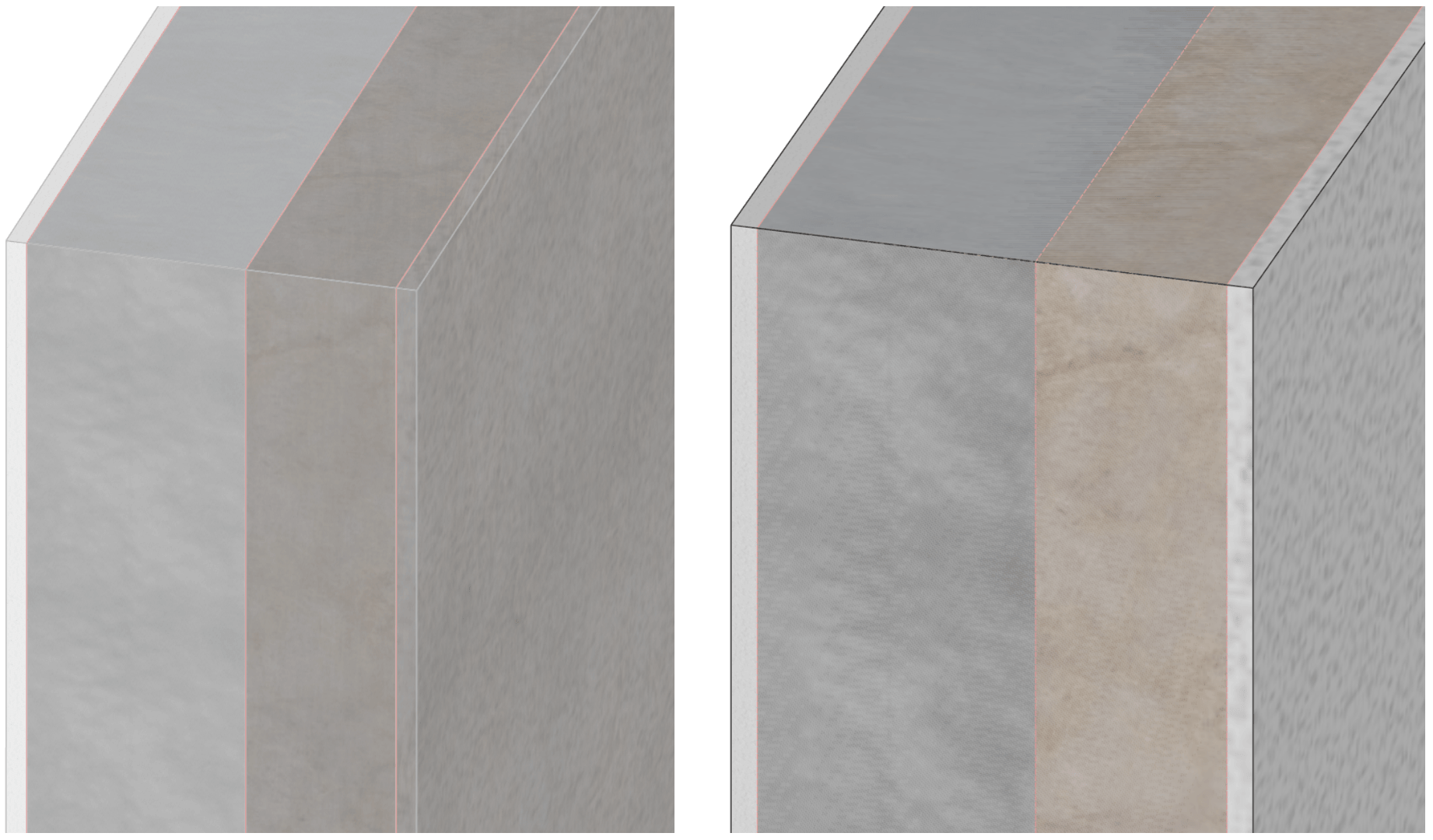

Links Schichten in mehrschichtigen Hüllen als Fläche, rechts in Version 2025 als Volumen

Wie oben beschrieben, ist es sehr schwierig, die unterschiedlichen Anforderungen an die Darstellung von Hüllen in Kombination mit Schichten zu erfüllen. In einigen Fällen sollen die Schichten sehr deutlich dargestellt werden, in anderen nur als „optische Stütze“ eher im Hintergrund und wenn bereits Elemente in eine Hülle konstruiert sind, sollen sie vielleicht nur angedeutet sein. Aus diesem Grund finden Sie im Grafik-Optionen-Dialog im Bereich Transparenz (Shading 1 und Shading 2) jeweils einen separaten Regler für die Transparenzdarstellung der Schichten.

Mehrschichtige Wandhülle mit konstruierten Stielen und Rähm, Beplankungen als visualisierte Schichten.:

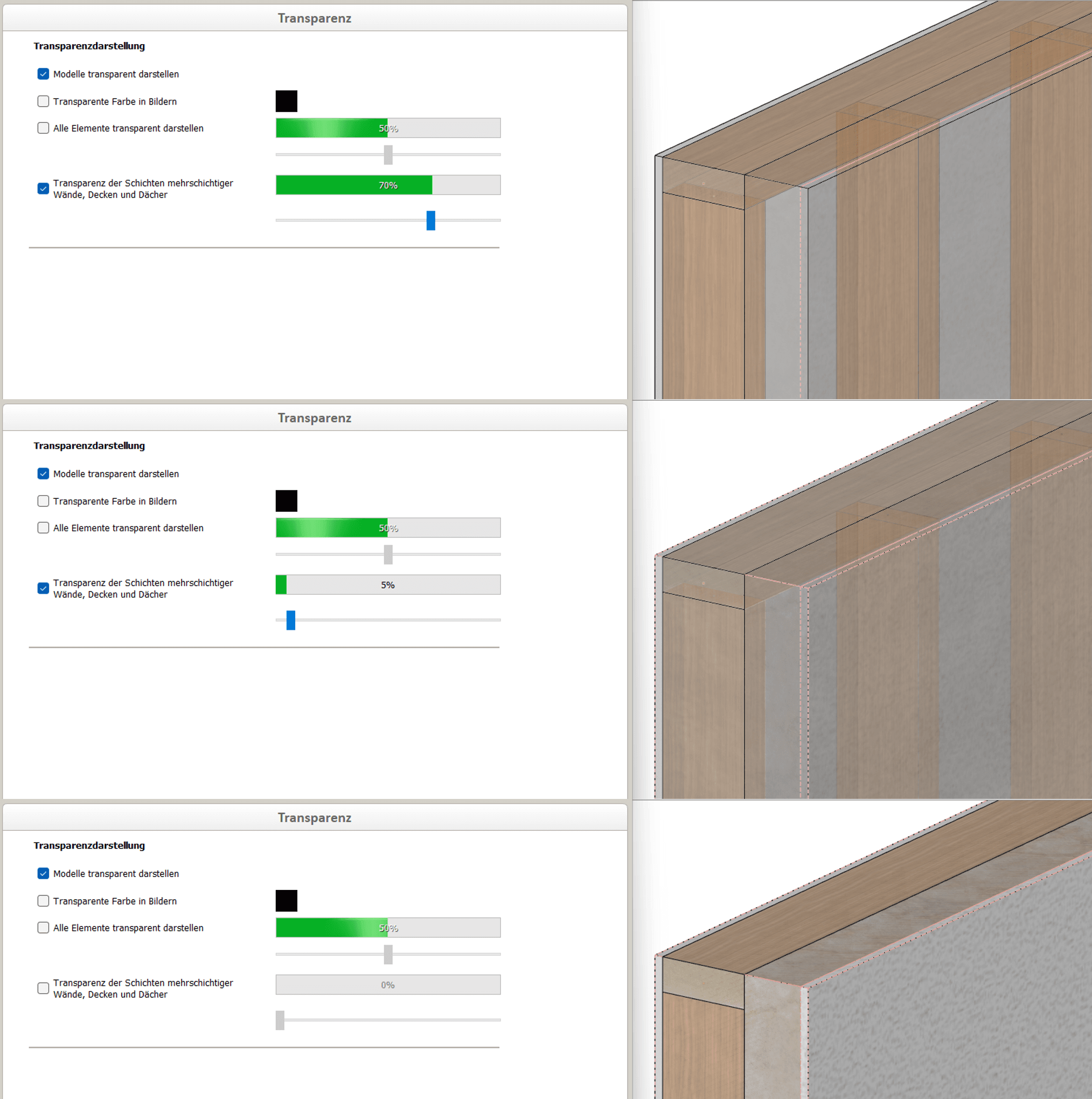

Unterschiedliche Transparenzeinstellungen der definierten Wandschichten.

Einfügen mehrschichtiger Hüllen

Bevor mehrschichtige Hüllen eingefügt werden können müssen Sie definiert werden. Der Dialog wurde zur Version 30 bereits vorgestellt und wurde nur leicht angepasst. Sie erreichen den Dialog zur Konfiguration mehrschichtiger Hüllen über die Zahnrad-Schaltflächen im Menü Hinzufügen  Architekturelemente oder wenn Sie bereits in der Auswahl des einzufügenden Elements sind, im unteren Bereich des Dialogs über die Schaltfläche Definition mehrschichtige Wand, Definition mehrschichtige Decke oder Definition mehrschichtige Hülle.

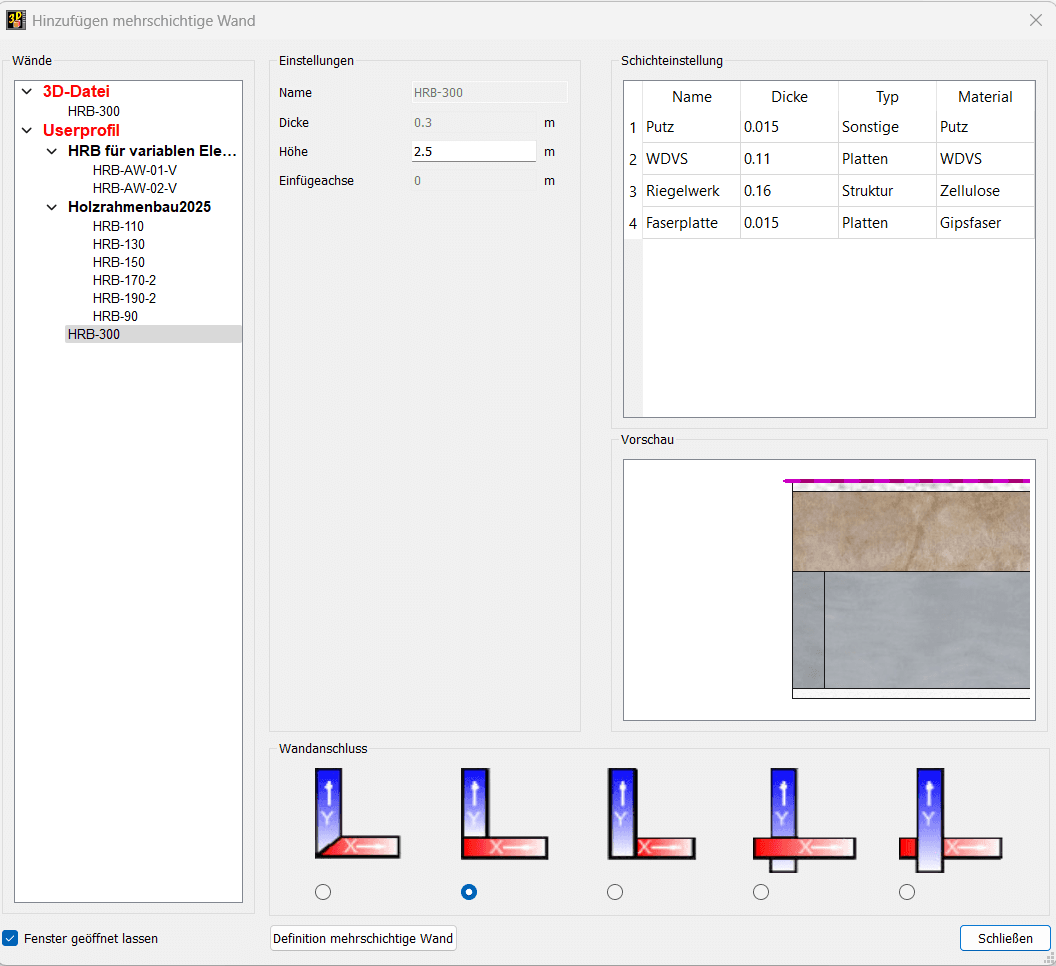

Dialog zur Auswahl der Architekturhülle mit Option, den Konfigurationsdialog für mehrschichtige Wände zu öffnen.

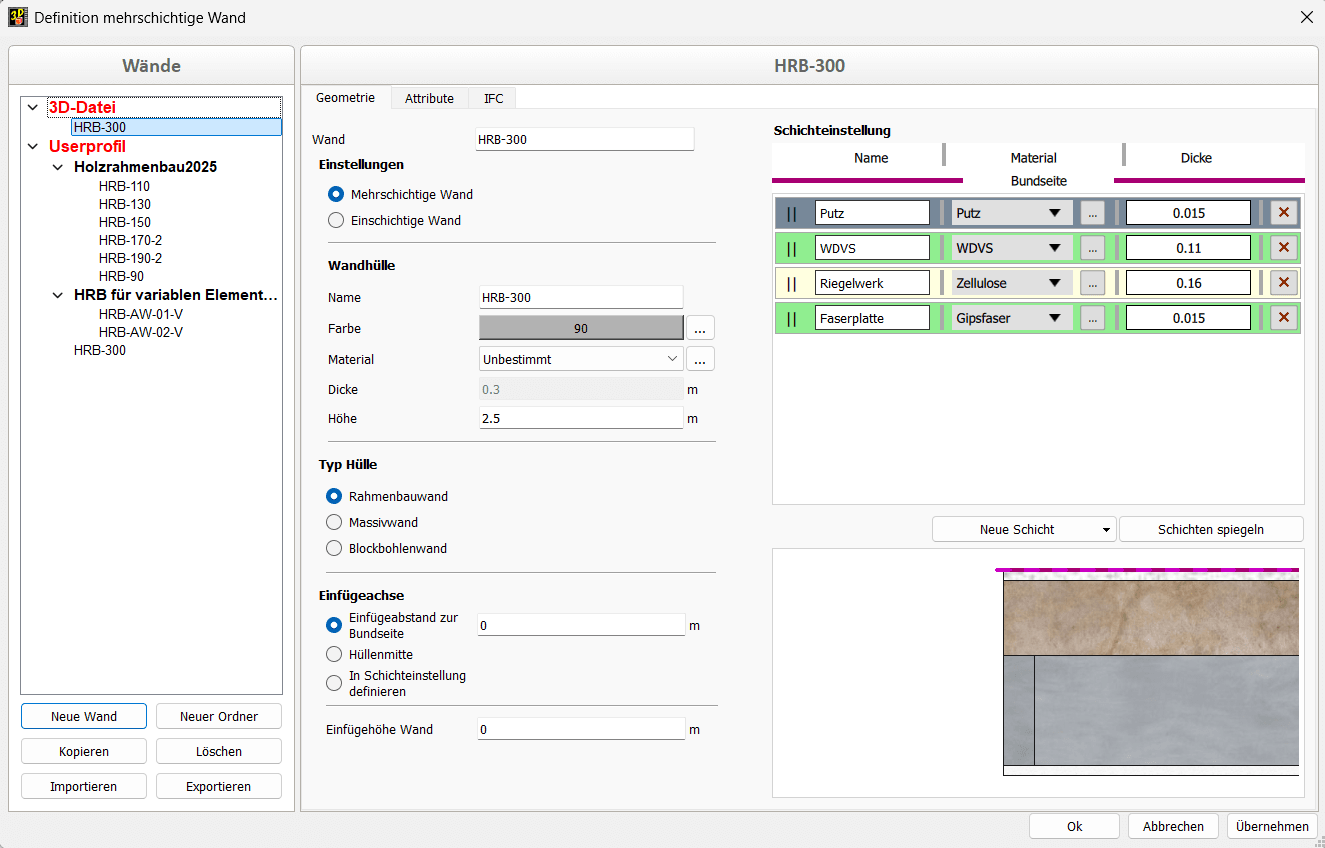

Der zur Version 30 vorgestellte Dialog zur Konfiguration mehrschichtiger Wände.

Der Konfigurationsdialog selbst besteht aus den Registern Geometrie und Attribut. Da es für Decken und Dächer in der IFC-Beschreibung keine Trennung nach Außen- und Innenbauteilen gibt, ist das Register IFC nur für Wände verfügbar.

Die Register in der Konfiguration mehrschichtiger Hüllen.
Der Reiter IFC steht nur für Wände zur Verfügung.

Anpassungen gab es im Bereich der Attribute. Jeder Hülle können schon in der Definition Attribute zugeordnet werden. Entweder wählen Sie das jeweilige Attribut aus der Auswahlliste oder Sie können über die Definition einen neuen Eintrag erzeugen. Mit der Checkbox können Sie entscheiden, ob diese Eigenschaft beim Erzeugen von Elementen der einzelnen Schichten auf diese übertragen wird. Die neue Möglichkeit, Elemente aus den definierten Schichten zu erzeugen, wird im Kapitel Modifizieren vorgestellt.

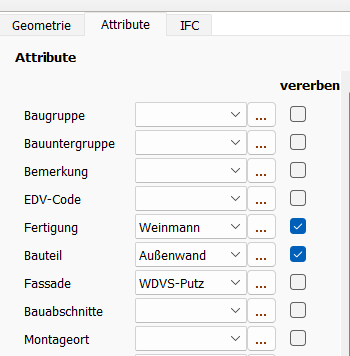

Definition von Attributen für die Hüllen.

Die ausgewählten Attribute werden beim Erzeugen von Schichtelementen übernommen.

Optionen zum Platzieren von Hüllen

Beim Einfügen von Wandhüllen ist eine weitere Option zum schnellen Platzieren der Hüllen ergänzt worden. Mit der Option V konnten Sie bereits in Version 30 (SP2024) während der Eingabe von Wandhüllen definieren, dass die Hülle an Ihrer Einfügeachse gespiegelt wird. Eine wichtige Funktion, wenn zum Beispiel die Dämmung über die Bodenplatte herausragen soll und Sie die „falsche“ Richtung beim Definieren der Wände gewählt haben, der Überstand also zur falschen Seite ragt. In einigen Fällen müssen Sie aber die Wände losgelöst von der definierten Einfügeachse exakt auf einer bestehenden Kante platzieren. Hier hilft Ihnen die neue Option K, um zwischen der definierten Einfügeachse, der Kante innen und der Kante außen der Hülle zu wechseln.
In diesem Beispiel wird die Wand an der Einfügeachse mit der Taste V gespiegelt, da die Referenzseite außen über die Bodenplatte hinausstehen soll.

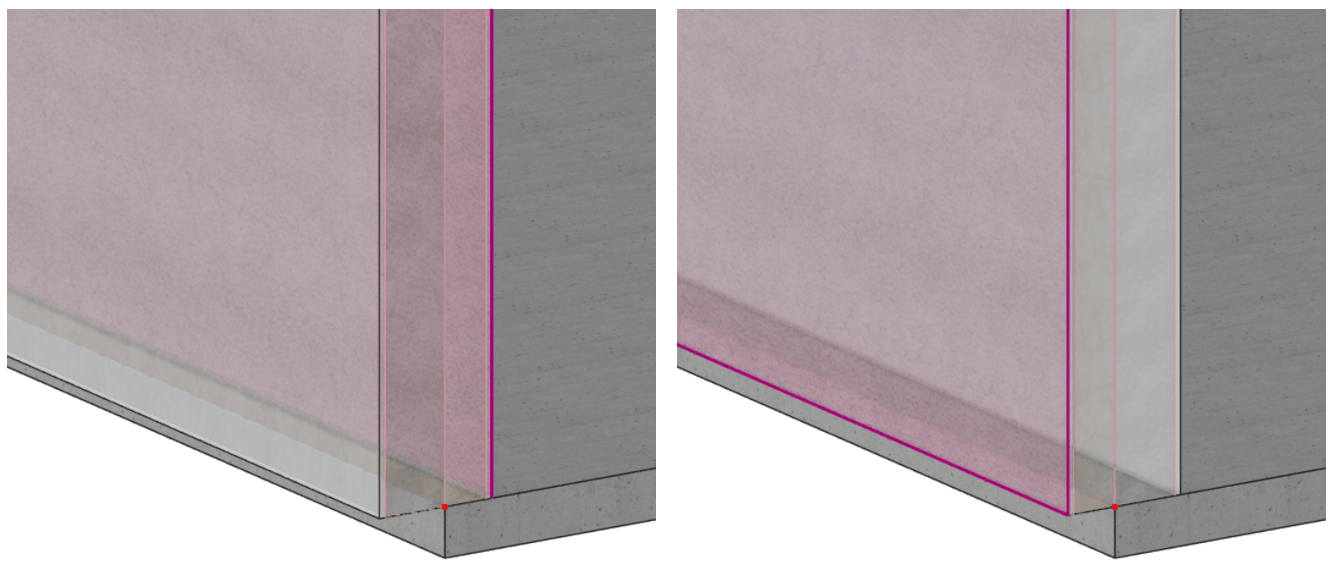

Spiegeln der Wand an der Einfügeachse mit V

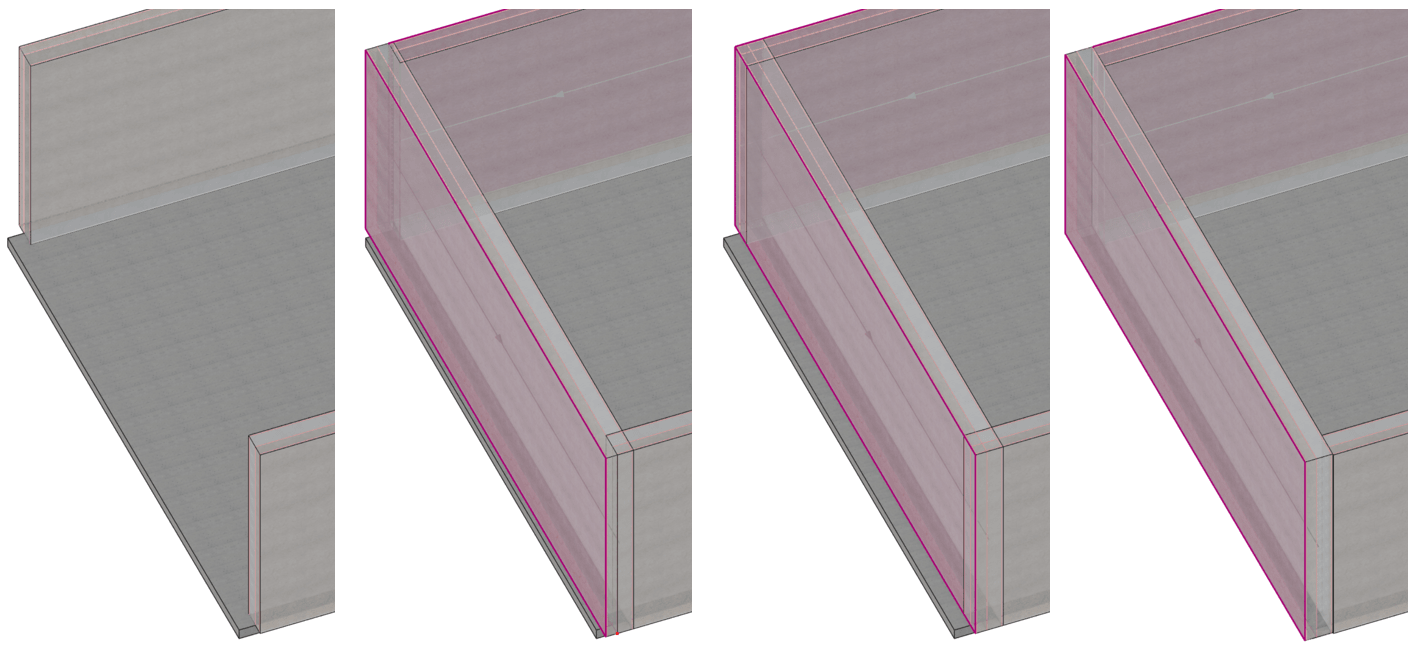

Die Wand soll an die vorhandenen Wände anschließen und wird zunächst über die Einfügeachse platziert. Durch (mehrfaches) Drücken der Taste K werden die Kanten der Hülle zum Einfügen genutzt.

Eine Wand mit der Option K positionieren

Hinzufügen  Katalog

Filterfunktion

Im Menü Hinzufügen  Katalog ist es jetzt möglich, nach Dateinamen zu suchen. Dafür wurde ein Eingabefeld oberhalb des Explorers eingefügt. Wenn hier ein Text eingetragen wird, werden das aktuelle Verzeichnis sowie alle Unterverzeichnisse nach Dateinamen durchsucht, die diesen Text enthalten. Diese Dateien werden in einer Liste angezeigt. Nach dem Leeren des Eingabefeldes über den x Button wird wieder die Ordnerstruktur angezeigt.
Die Einträge der Liste haben einen Tooltip, der den kompletten Pfad der Katalogdatei anzeigt.

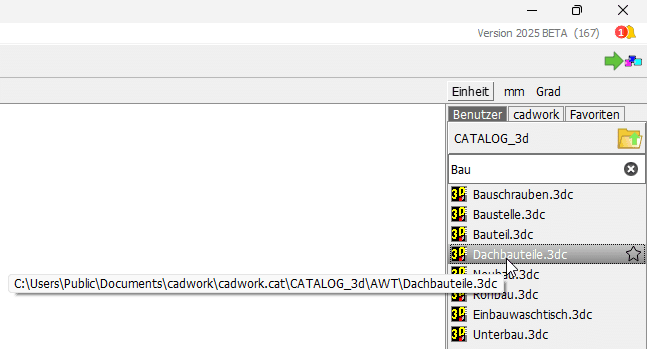

Hinzufügen Katalog mit Filterfunktion

Spiegeln

In Version 2025 können Katalogelemente mit der Kurztaste S gespiegelt um ihren Einfügepunkt hinzugefügt werden. Hierbei können beliebige Kombinationen aus Spiegelungen senkrecht zu den Hauptachsen mit den entsprechenden Tasten X, Y und Z oder mit F um eine ausgewählte Facette des Katalogelementes angewendet werden.

Hinzufügen Katalog mit Spiegeln
Hinzufügen Katalog Symmetrie-Ebene bestimmen
Hinzufügen Katalog um die X-Achse gespiegelt

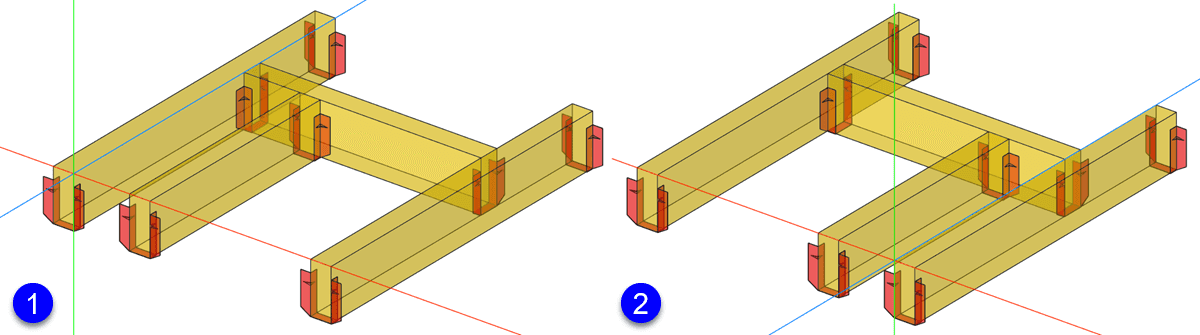

Im oben abgebildeten Beispiel ist unter 1 das Original-Katalogelement zu sehen und unter 2 das Katalogelement, nachdem es während der Vorschau über S und X gespiegelt wurde. Diese Funktion ist immer dann sinnvoll einzusetzen, wenn das Katalogelement nicht rotationssymmetrisch ist, wie in diesem Fall die Auswechselung. Dadurch sparen Sie sich das nachträgliche symmetrische Verschieben des Katalogelementes, nachdem es eingefügt wurde.

Hinzufügen  Elementbau

Die Neuerungen zum Thema Elementbau finden Sie im Kapitel Elementbau

Hinzufügen  Treppe

Die Neuerungen zum Thema Treppe finden Sie im Kapitel Treppe

Hinzufügen  Dateien

Die Neuerungen zum Thema Dateiimport finden Sie im Kapitel Schnittstellen
