1.8.4 Einzelstückzeichnung Wand

Schraffurdarstellung aus dem Materialdialog

Die Schraffuren der Ansichten, Längs- und Querschnitte der Elemente, können seit Einführung der Version 30 für einige Planausgaben zentral im Materialdialog eingestellt werden. Mit der Version 2025 steht diese Möglichkeit auch für die Planausgabe Elementfertigung zur Verfügung. Die Schraffuren müssen nicht mehr zwingend in der Layout-Datei definiert werden. Um die Vorgaben aus dem Materialdialog zu nutzen, muss diese Option in den Einstellungen unter Darstellung  Allgemein aktiviert werden.

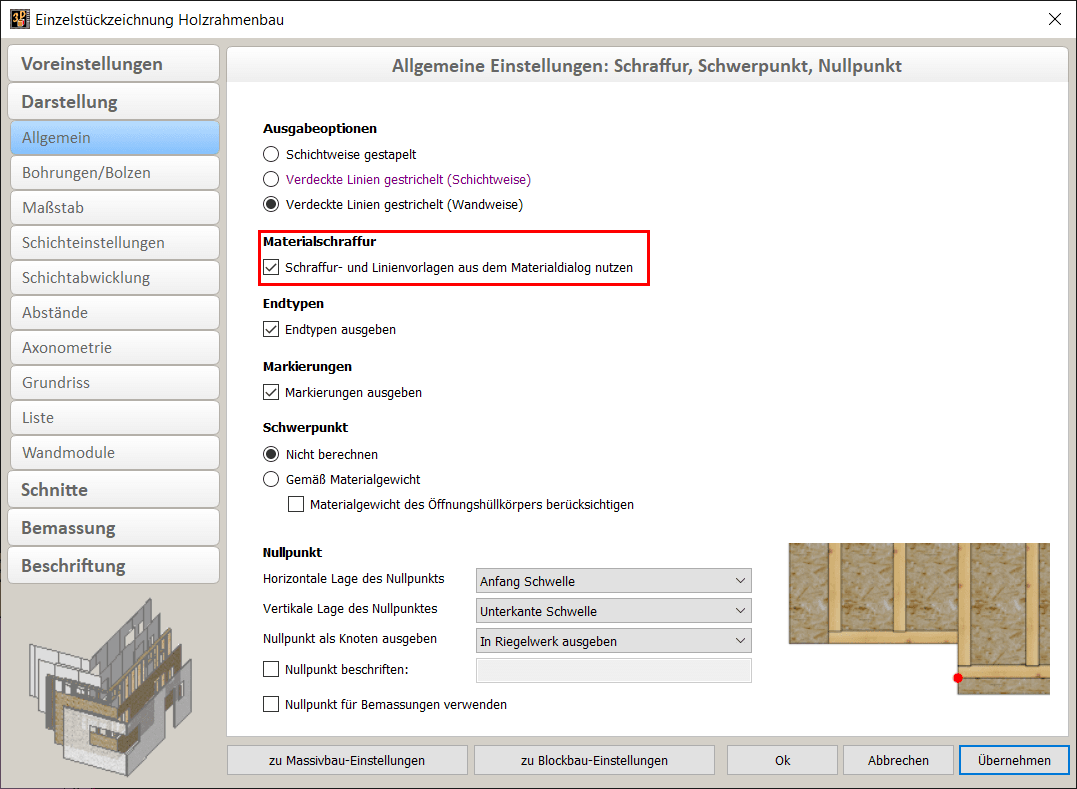

Auswahlmöglichkeit, ob Schraffur- und Linien aus dem Materialdialog genutzt werden.

Um den Anforderungen der Planausgabe Elementfertigung in allen Belangen gerecht zu werden, wurde der Materialdialog im Bereich der Visualisierung erweitert. Es ist nun möglich für jedes Material jeweils drei unterschiedliche Schraffuren für die Bauteilansichten und die Bauteilschnitte zu definieren.

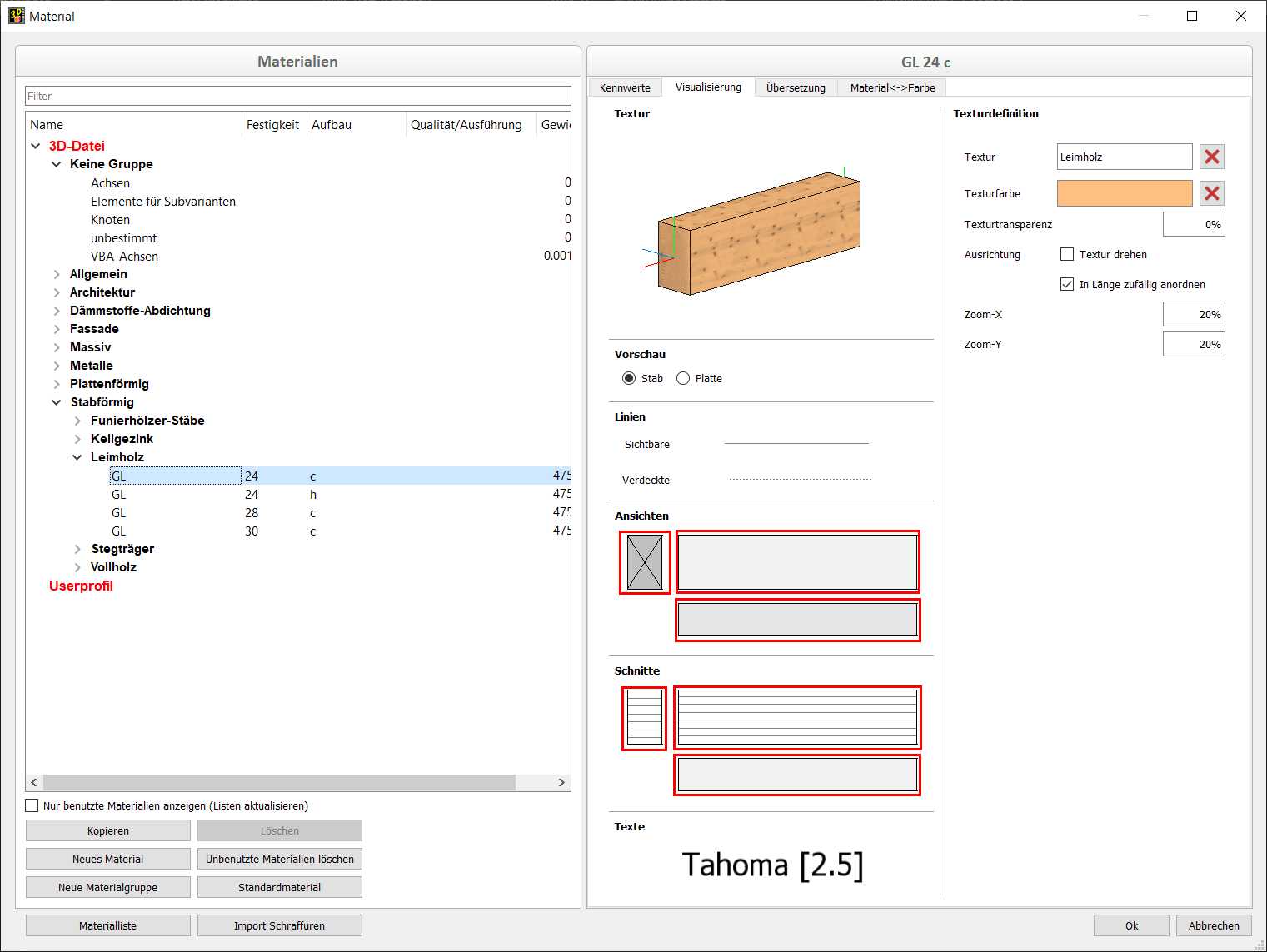

Für Ansichten und Schnitte können drei unterschiedliche Schraffuren pro Material festgelegt werden

Darstellung von Markierungen

Mit Version 2025 konnte ein oft an uns herangetragener Wunsch umgesetzt werden. Es ist nun möglich, Markierungen in der Planausgabe Elementfertigung darstellen zu lassen. Um die Markierungen in der Planausgabe zu berücksichtigen, muss die Option im Einstellungsdialog im Bereich Darstellung  Allgemein aktiviert werden. Ist das der Fall werden Markierungen in den entsprechenden Ansichten und in der Axonometrie dargestellt. Die Darstellung der Markierungen kann über die entsprechenden Templates in der Layout-Datei angepasst werden, diese wurden in den aktualisierten Layout-Dateien ergänzt.

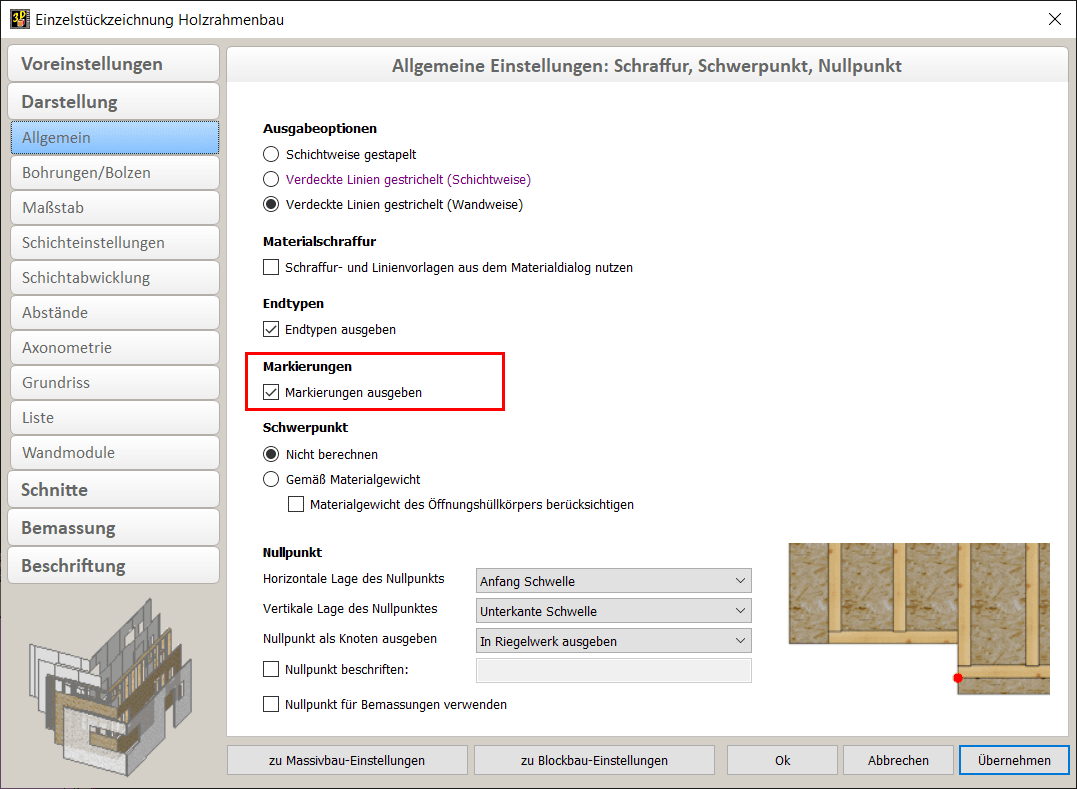

Einstellungsmöglichkeit für die Anzeige von Markierungen

Axonometrie

Liste der Vergrößerungsfaktoren

Die Auswahlmöglichkeiten der Vergrößerungsfaktoren für die Ausgabe von Axonometrien in der OpenGL-Darstellung wurde auf die Faktoren 1 bis 3 reduziert. Durch die Ausgabe von Axonometrien mit den größeren Faktoren 4 bis 6 wurden die 2D-Dateien sehr groß, obwohl die Axonometrien meist in einem kleinen Format gedruckt wurden. Daher wurden die verfügbaren Faktoren auf 1 bis 3 reduziert. Wenn in alten Dateien einer der Vergrößerungsfaktoren 4 bis 6 gewählt wurden, werden diese automatisch auf den Faktor 3 konvertiert. Dasselbe gilt, wenn eine Voreinstellung geladen wird, bei der ein Faktor 4 bis 6 hinterlegt war.

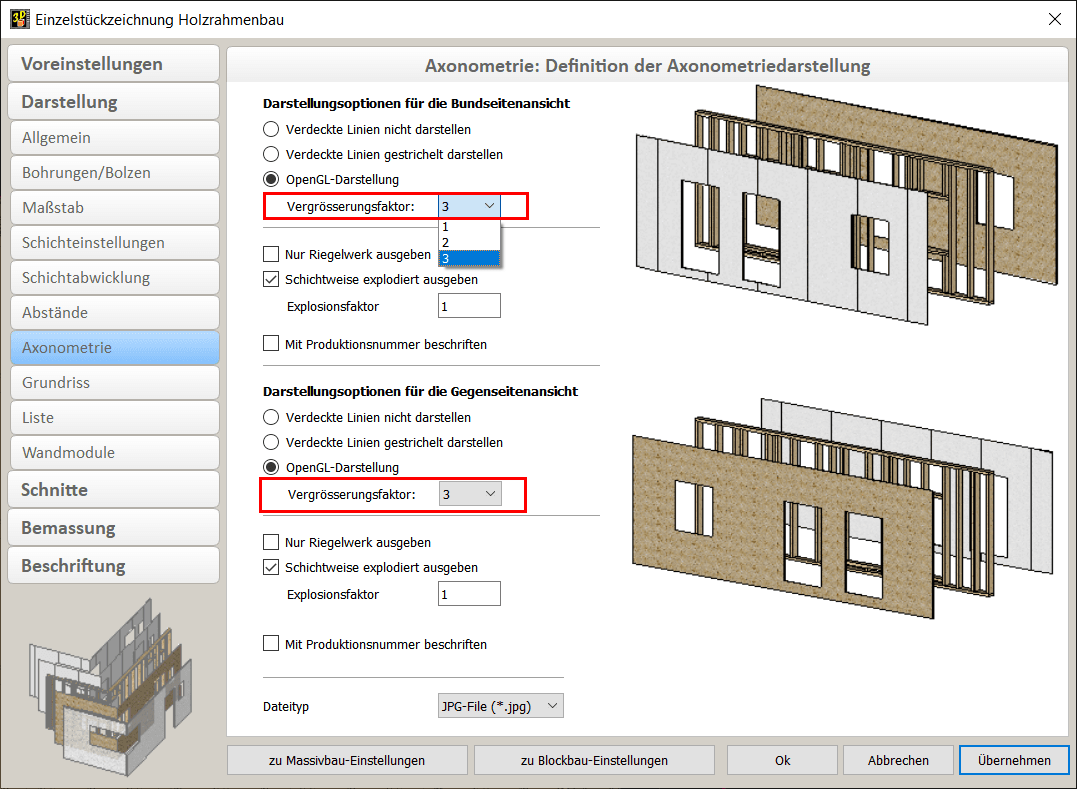

Vergrößerungsfaktor für die OpenGL-Darstellung der Axonometrie

Optimierung der Ausgabe

Werden die Axonometrien als OpenGL ausgegeben, werden nun die Breite und die Höhe des Bildes optimiert. Es gibt nun keine überflüssigen Ränder mehr.

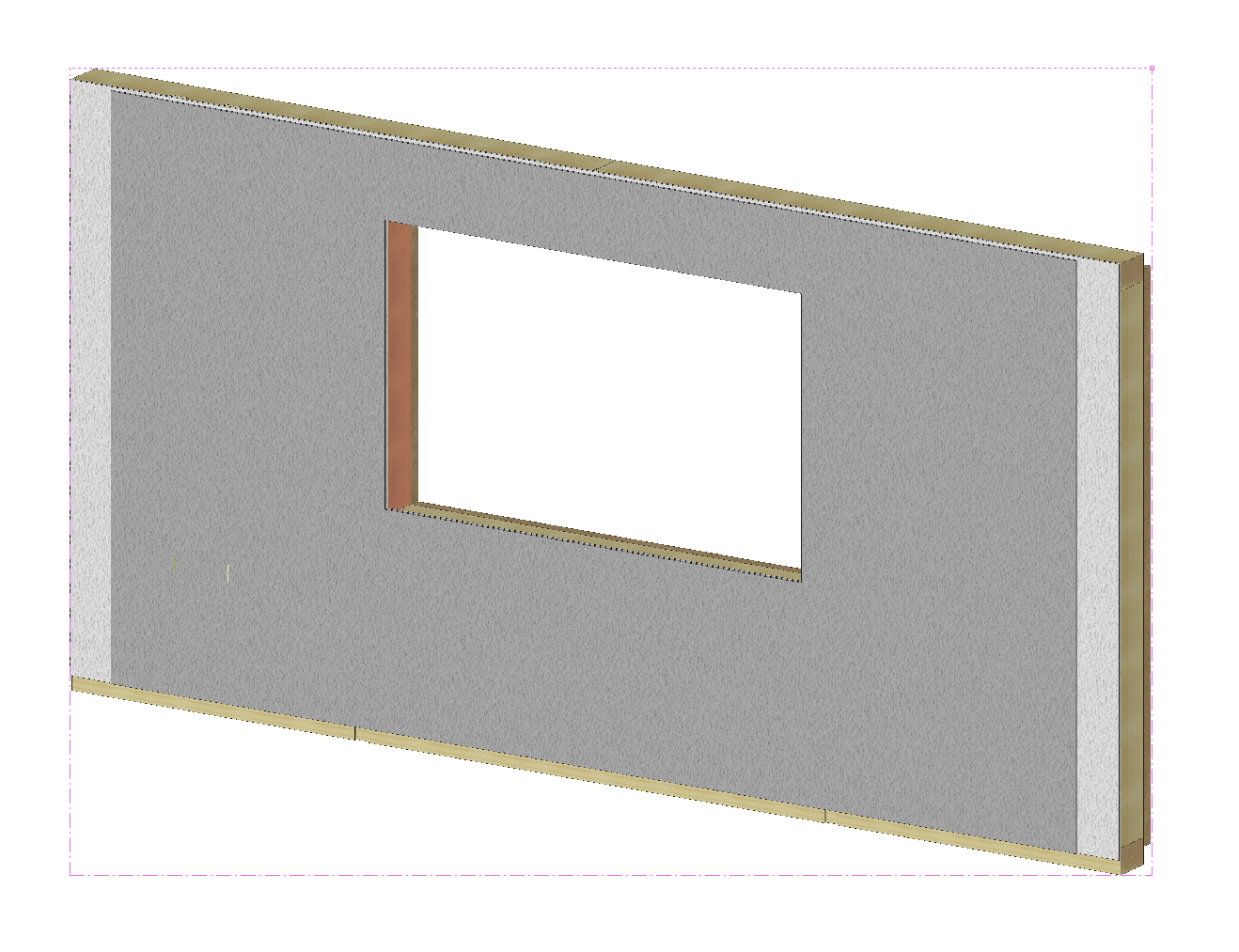

Axonometrie mit optimiertem Bildausschnitt

Ausgabe von Schnitten bei Schichtdarstellungen

Bislang war es nur in der Darstellung des Riegelwerkes möglich, Horizontal- und Vertikalschnitte auf den Wandplänen auszugeben. Mit der Version 2025 können diese Schnitte auch auf den Plänen für die Darstellung der Schichten ausgegeben werden. Die Schnitte in den Darstellungen der Schichten sind identisch mit denen für die Darstellung des Riegelwerkes, es sind keine zusätzlichen Einstellungen notwendig.

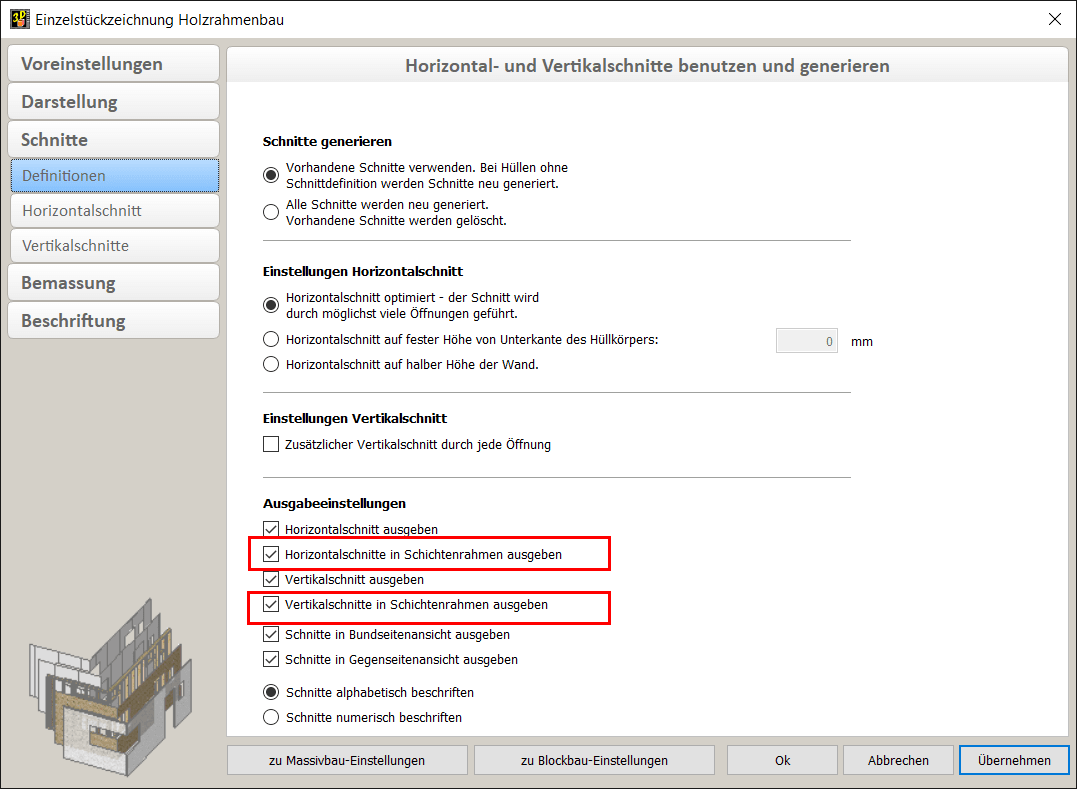

Neue Auswahlfelder, um Schnitte in Schichtenrahmen zu erzeugen

Bemaßung von vertikalen Stielen

Alle vertikalen Stiele, die einen Sturz oder eine Brüstung berühren, aber keine Schwelle oder Rähm, werden jetzt auch in den Maßketten 5301 und 5315 berücksichtigt.

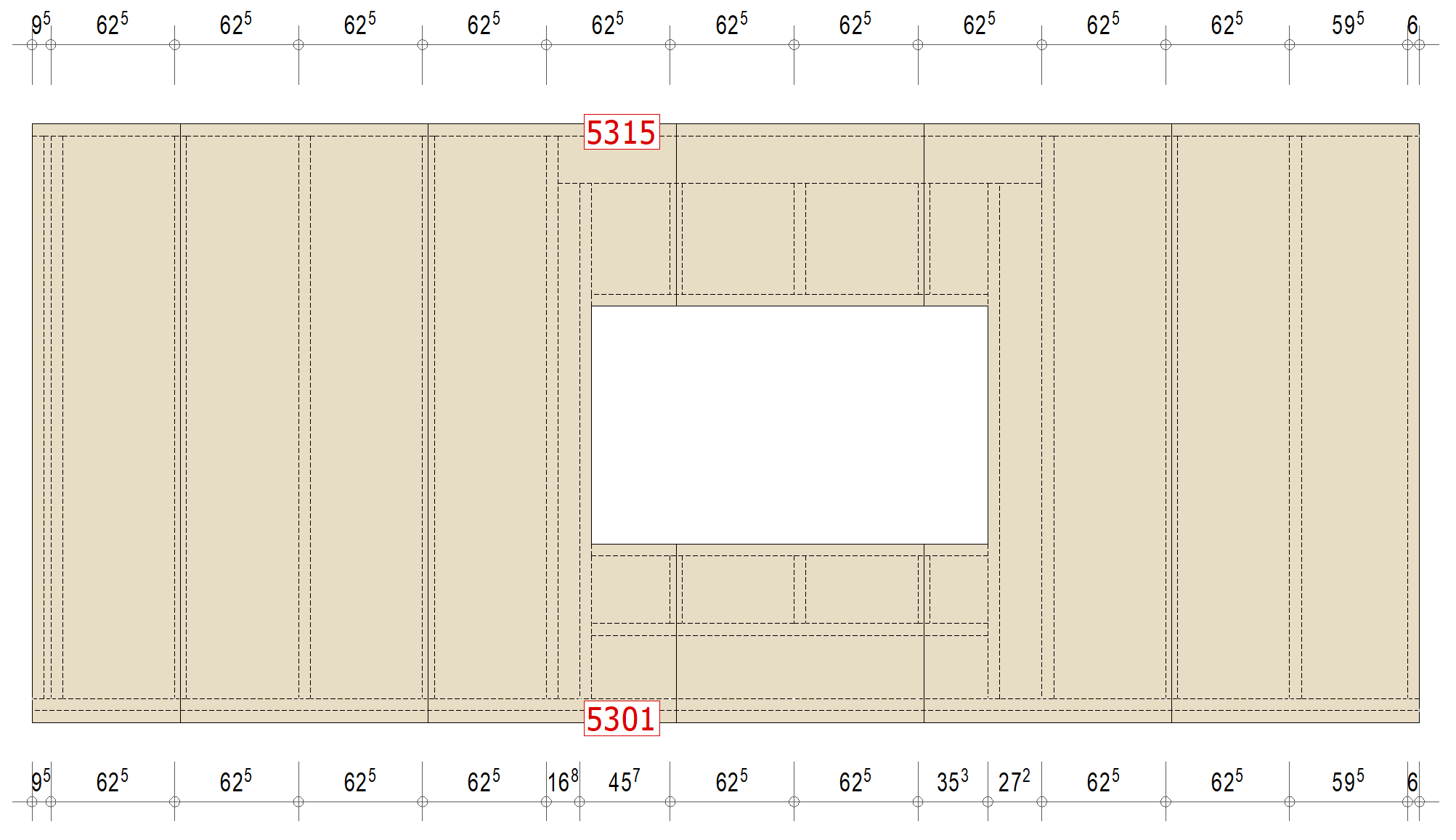

Pfostenmaßketten jetzt auch an Sturz und Brüstung möglich

Bemaßungen im Schnitt Vertikal

Die Bemaßungen 5351, vertikale Plattenüberstände und Öffnungen, links und 5352, vertikale Plattenüberstände und Öffnungen, rechts können jetzt einzeln aktiviert und ausgegeben werden.

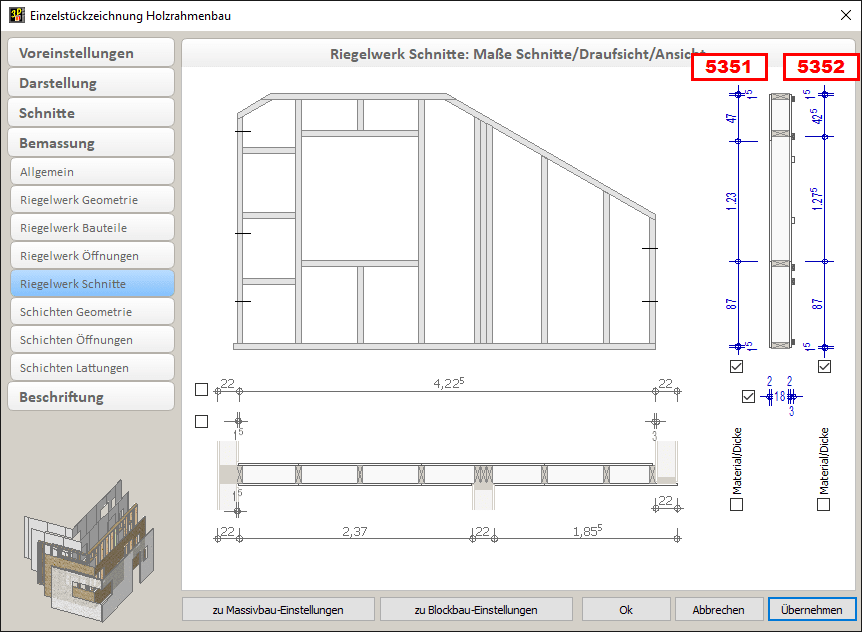

Maßketten 5351 und 5352 im Vertikalschnitt

Darstellung und Beschriftung von Installationen

Die Erzeugung und Darstellung von Beschriftungen wurde für die Planausgabe Elementfertigung weiterentwickelt. Es können in der Version 2025 auch Installationen mit einer Beschriftungsfahne und optimiert ausgegeben werden. Außerdem werden die Textpositionen von Beschriftungen aller Elementarten: Stäbe, Platten, Achsen, etc. mit gleicher Einstellung optimiert.

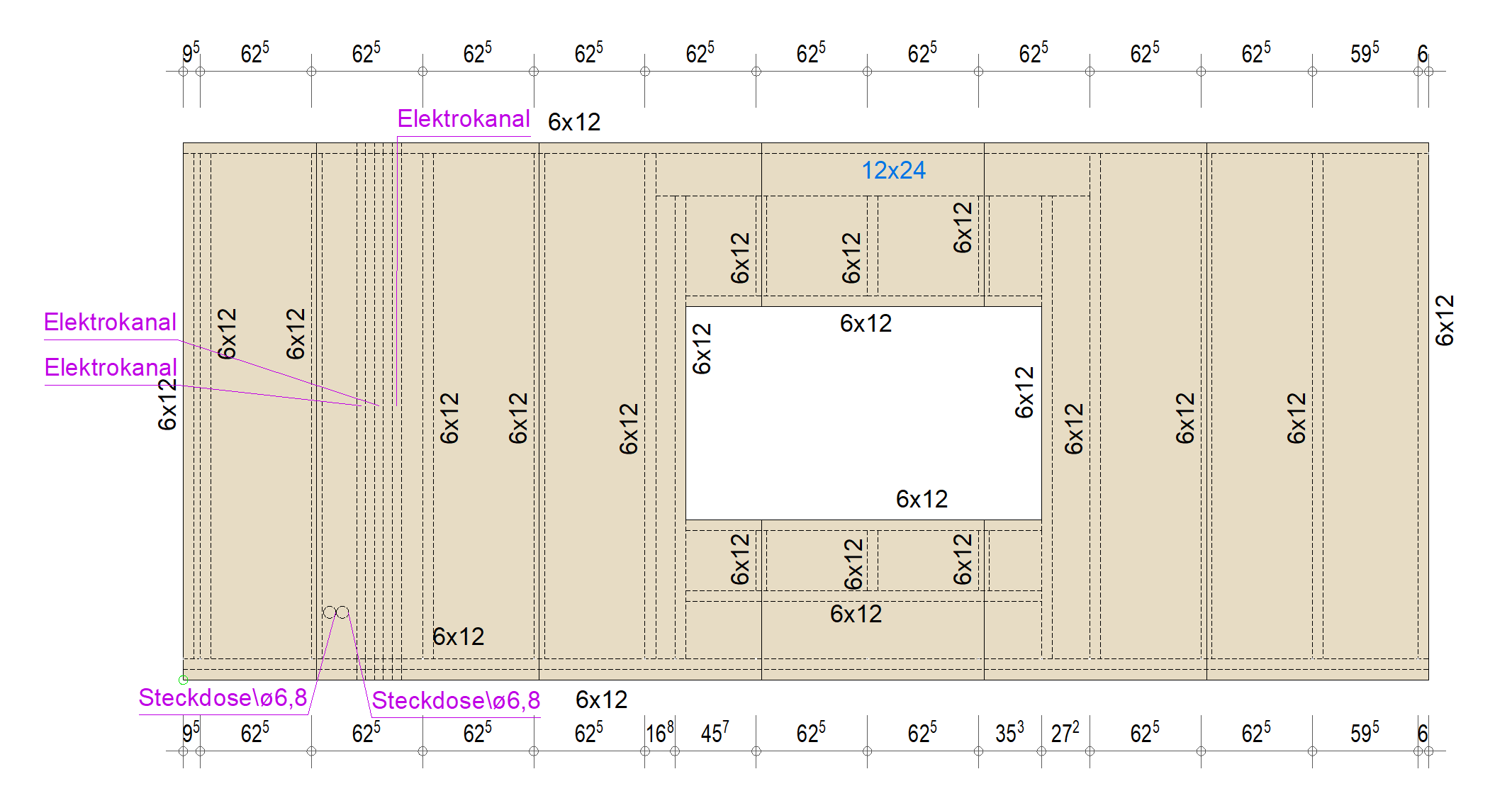

Planausgabe mit optimierter Beschriftung für Installationsachsen

Beschriftung von Knoten und Flächen

Die Beschriftungen von Knoten und Flächen können nun analog zu der von Stäben, Platten, Achsen und Öffnungen eingestellt werden. Im Dialog Beschriftung gibt es jetzt unter den Punkten Wand Holzrahmenbau, Wand Massivbau und Wand Blockbau, die Punkte Knoten bzw. Flächen, hier können die Beschriftungseinstellungen für Knoten und Flächen definiert werden.

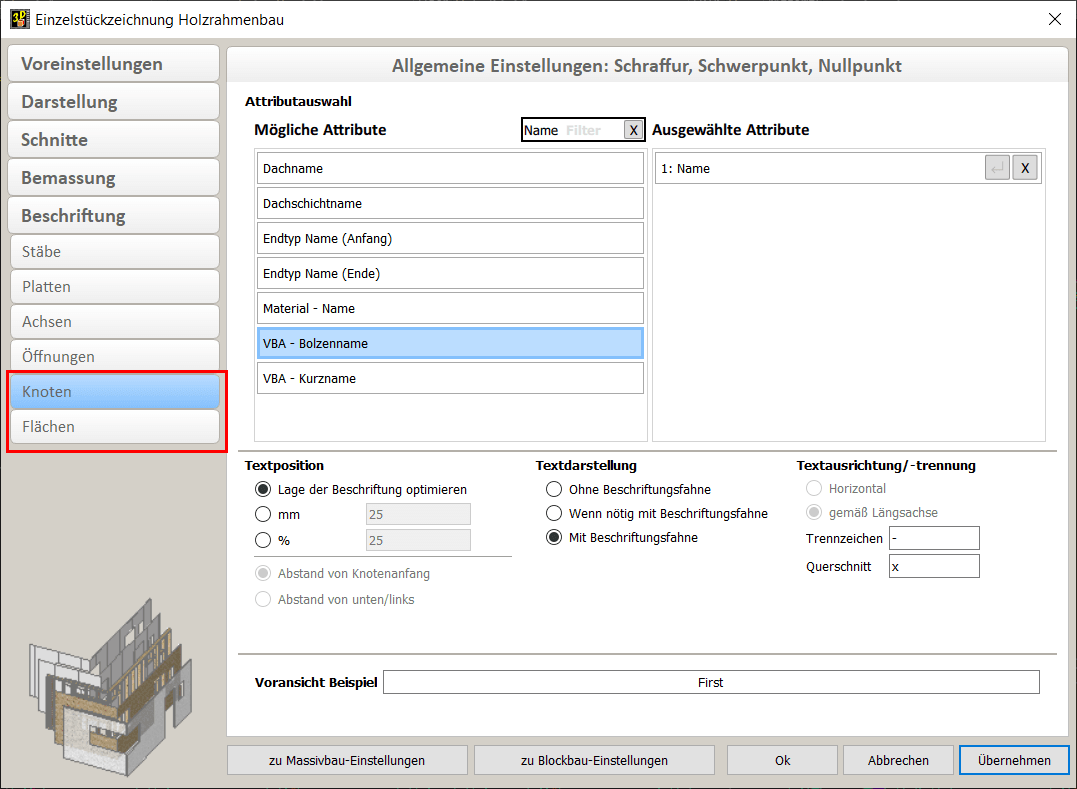

Beschriftungsmenü für Knoten- und Flächenbeschriftung

Zusammengefasste Schwellen und Rähme bei Multiwänden

Schon länger war es möglich, Wände, die als Multiwand gruppiert waren, zusammen auf einem Wandplan auszugeben. Dabei können Schwelle und Rähm für den Abbund zu einem Bauteil zusammengefasst werden. Es wird eine zusätzliche Produktionsnummer für den Rohling der Schwellen und der Rähme vergeben. Auf dem Plan wurden diese zusammengefassten Bauteile und deren Produktionsnummer bislang nicht mit dargestellt. Zur Version 2025 wurde die Planausgabe für den Bereich Multiwand erweitert. Jetzt werden auch die zusammengeschweißten Schwellen und Rähme mit auf der Riegelwerksansicht ausgegeben. Dabei werden diese zusammengefassten Bauteile mit der zusätzlich vergebenen Positionsnummer des Rohlings beschriftet, insofern die Produktionsnummer als Beschriftung ausgewählt ist.

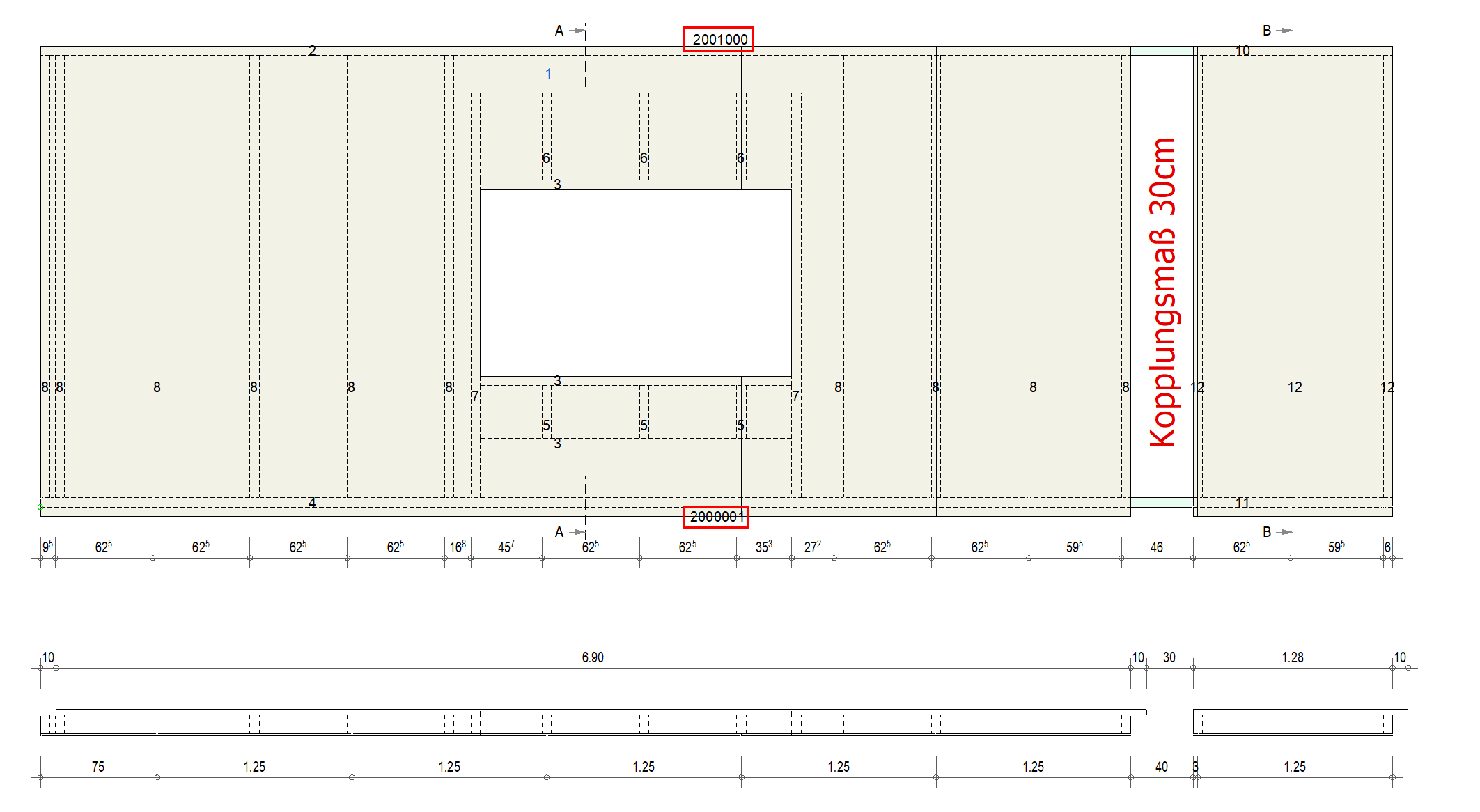

Zusammengefasste Schwellen und Rähme werden mit ihrer Produktionsnummer auf dem Wandplan dargestellt.

Nummerierung von Druckrahmen

Wird ein Layout gewählt, bei dem in der Schichtdarstellung für jede Schicht ein separater Plan erzeugt wird, erfolgt die Nummerierung der Pläne, in der Reihenfolge der jeweiligen Schichten.

Hinweis
Abhängig von der gewünschten Struktur des Plans müssen die Layouts, welche einzelne Layerrahmen enthalten, auf bestimmte Art und Weise eingerichtet werden. Zusätzlich muss die passende Druckrahmenausrichtung in den Erweiterten Einstellungen im cadwork 3D definiert werden.
Von cadwork ausgelieferte und benutzerdefinierte Layoutdateien können unterschiedliche Ansätze verfolgen. Daher ist bei der Übernahme der von cadwork gelieferten Layoutdateien in die eigenen, benutzerdefinierten Layoutdateien besondere Sorgfalt geboten.
Wenn die erweiterten Einstellungen für den Export von Plänen im 3D nicht mit den Einstellungen in der verwendeten Layoutdatei übereinstimmen, wird eine Warnmeldung ausgegeben und die Planausgabe abgebrochen.

Das von cadwork mitgelieferte Standardlayout für die Ausgabe mit einzelnen Schichten ist so aufgebaut, dass der Riegelwerksrahmen und die zwei Rahmen für die Darstellung der Bund- und Gegenseite horizontal nebeneinander liegen. Werden mehrere Schichtenrahmen je Seite ausgegeben, so werden diese im 2D vertikal untereinander platziert und die Druckrahmen entsprechend nummeriert.

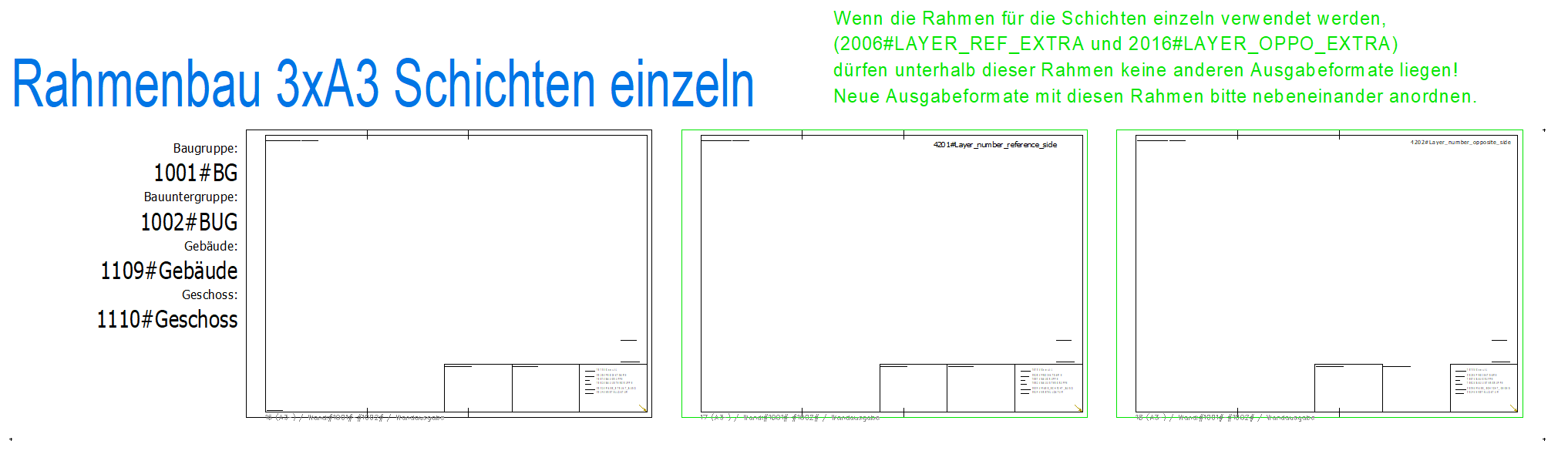

cadwork Standard Layout zur Ausgabe von einzelnen Schichtenplänen

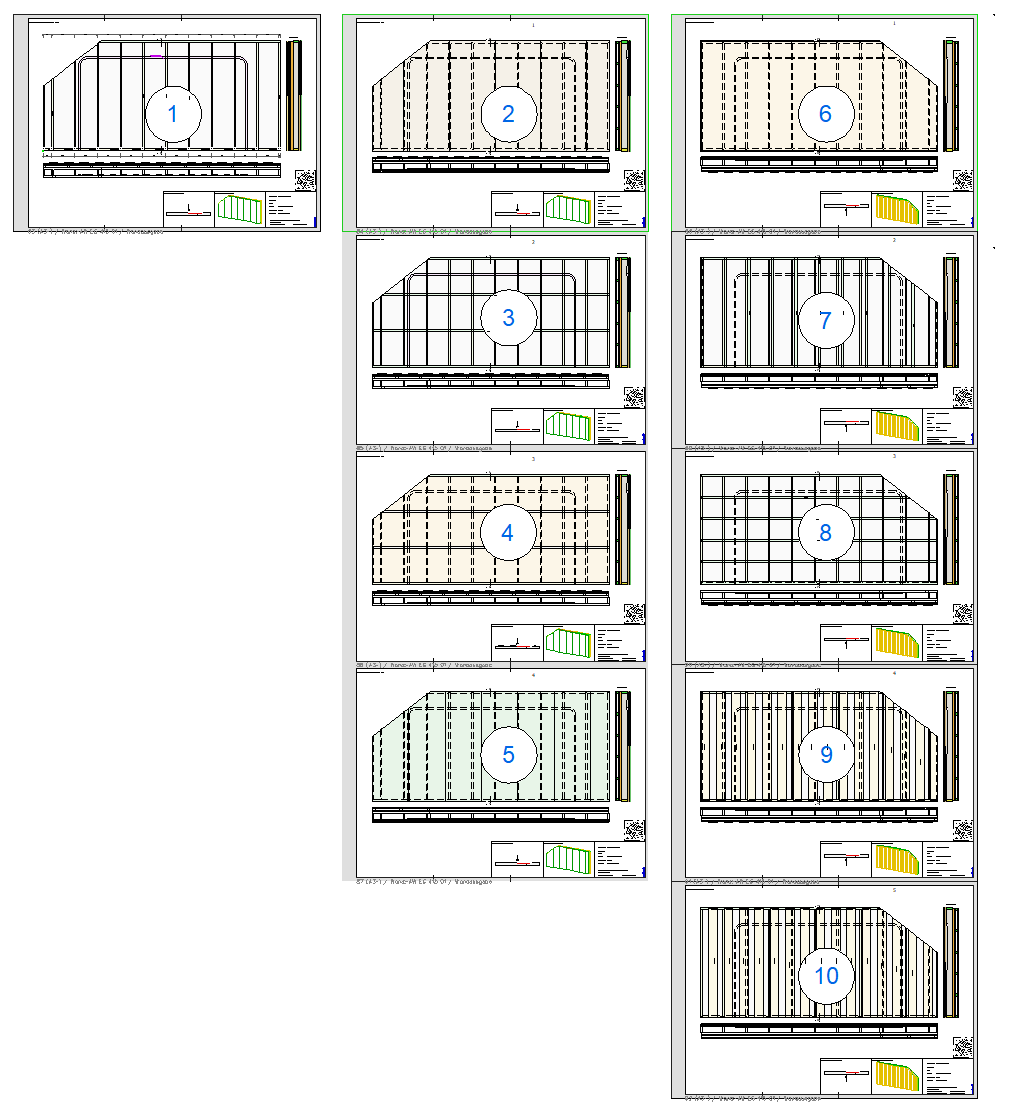

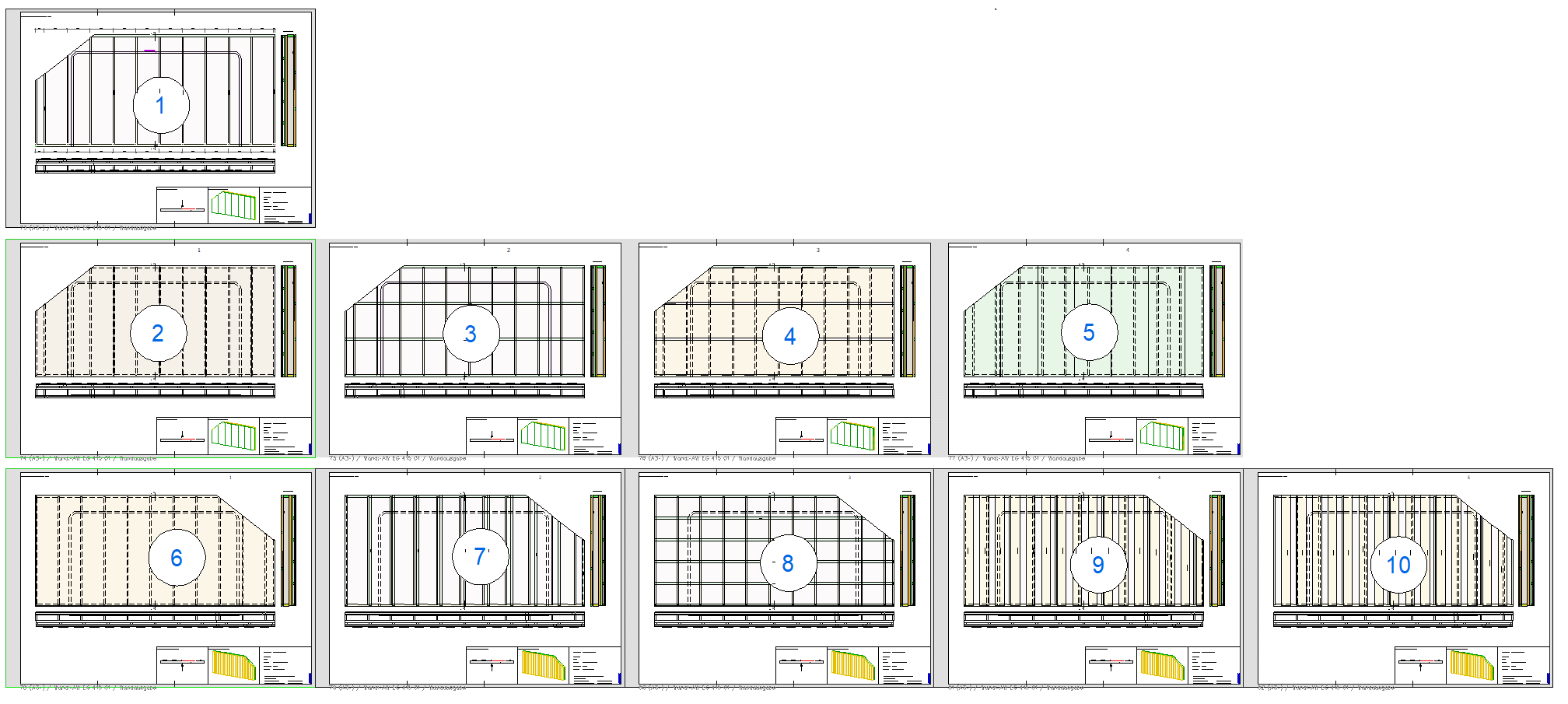

Ergebnis im 2D mit vertikal untereinander angeordneten Schichtplänen für Bundseite und Gegenseite mit Reihenfolge der Druckrahmennummern

Alternativ ist es möglich ein Layout anzulegen, bei dem die Rahmen der Schichtdarstellung untereinander liegen. So können bei der Ausgabe die einzelnen Schichtenpläne je Seite horizontal nebeneinander erzeugt und entsprechend nummeriert werden. Damit diese horizontale Anordnung verwendet wird, muss in Erweiterte Optionen im Bereich Ausrichtung von Rahmen mit Schichten der Wert auf 1 = horizontale Ausrichtung geändert werden.

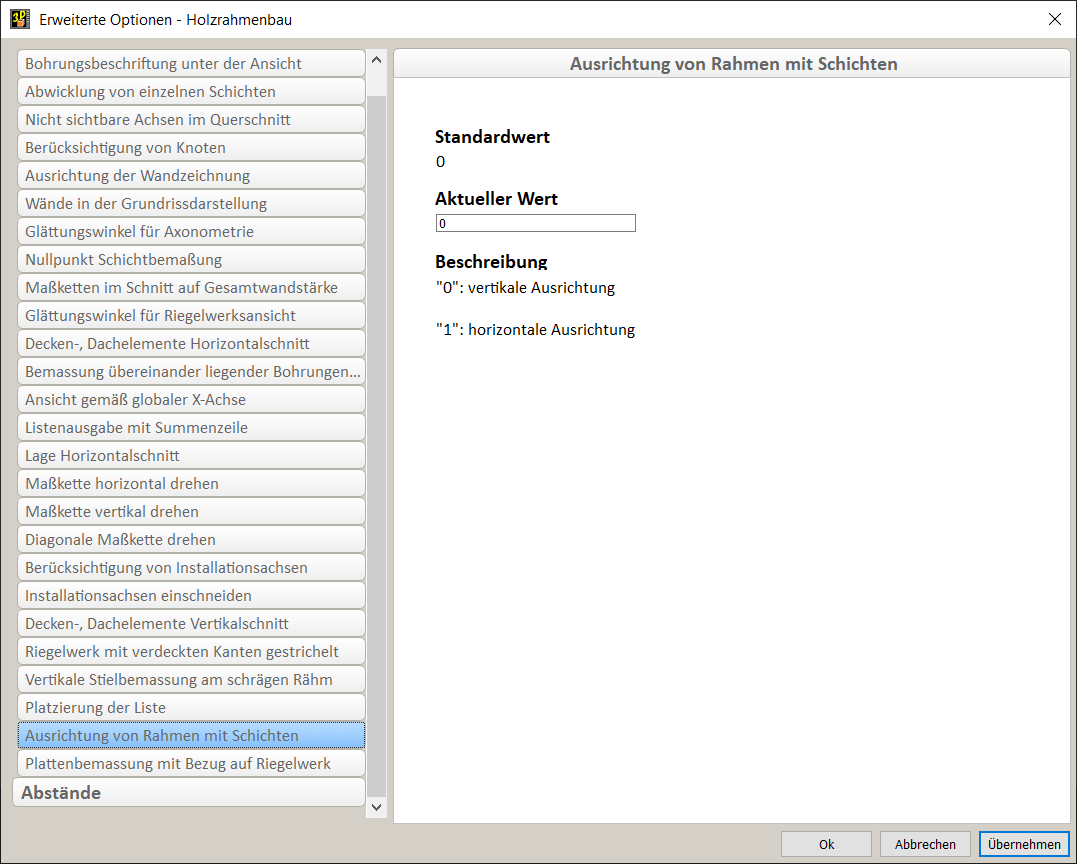

Auswahlmöglichkeit der Ausrichtung für Rahmen mit Schichten gemäß dem gewählten Layout

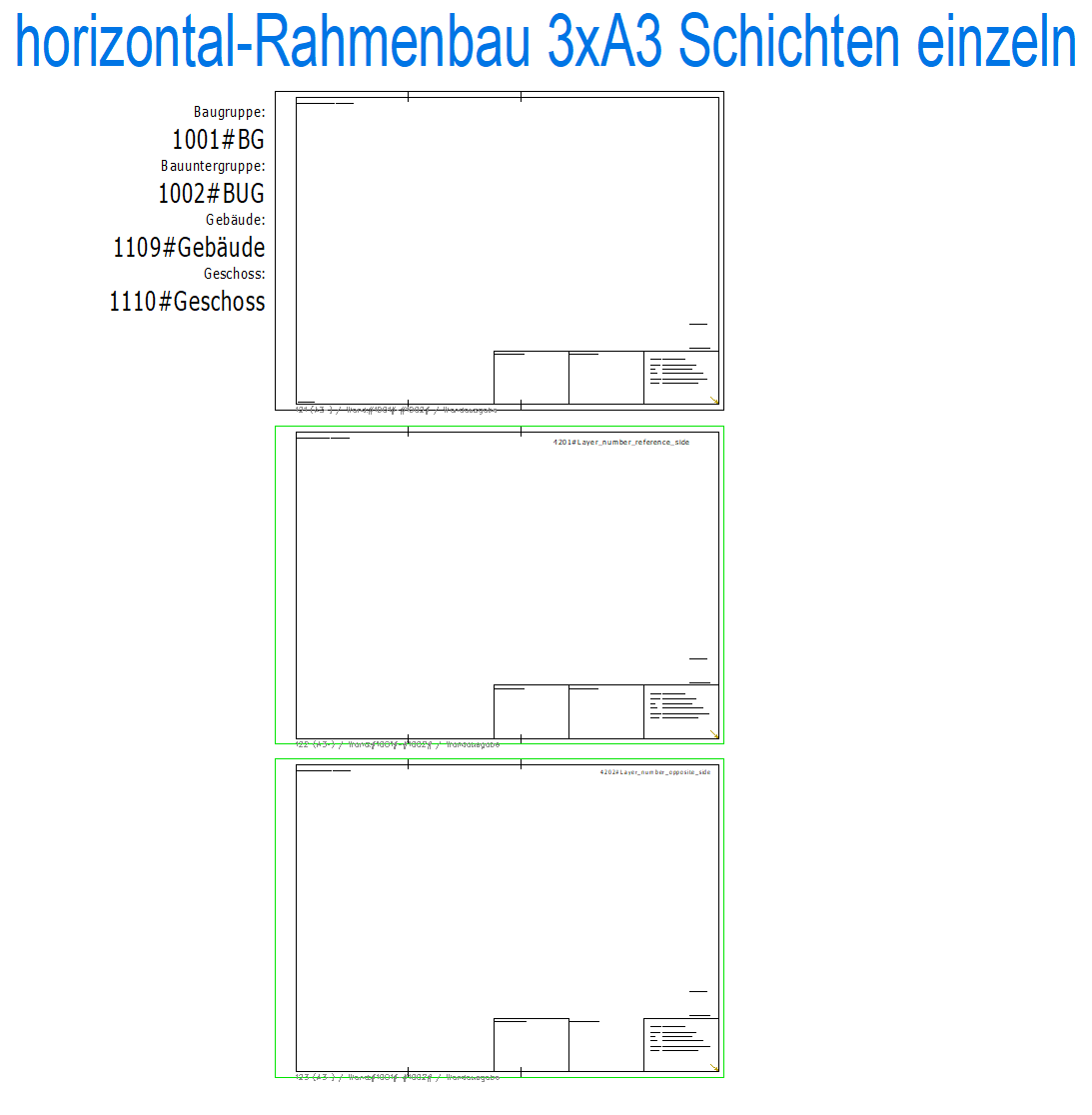

Individuelles Layout zur horizontalen Anordnung von einzelnen Schichtenplänen
Ergebnis im 2D mit horizontal nebeneinander angeordneten Schichtplänen für Bundseite und Gegenseite mit Reihenfolge der Druckrahmennummern
